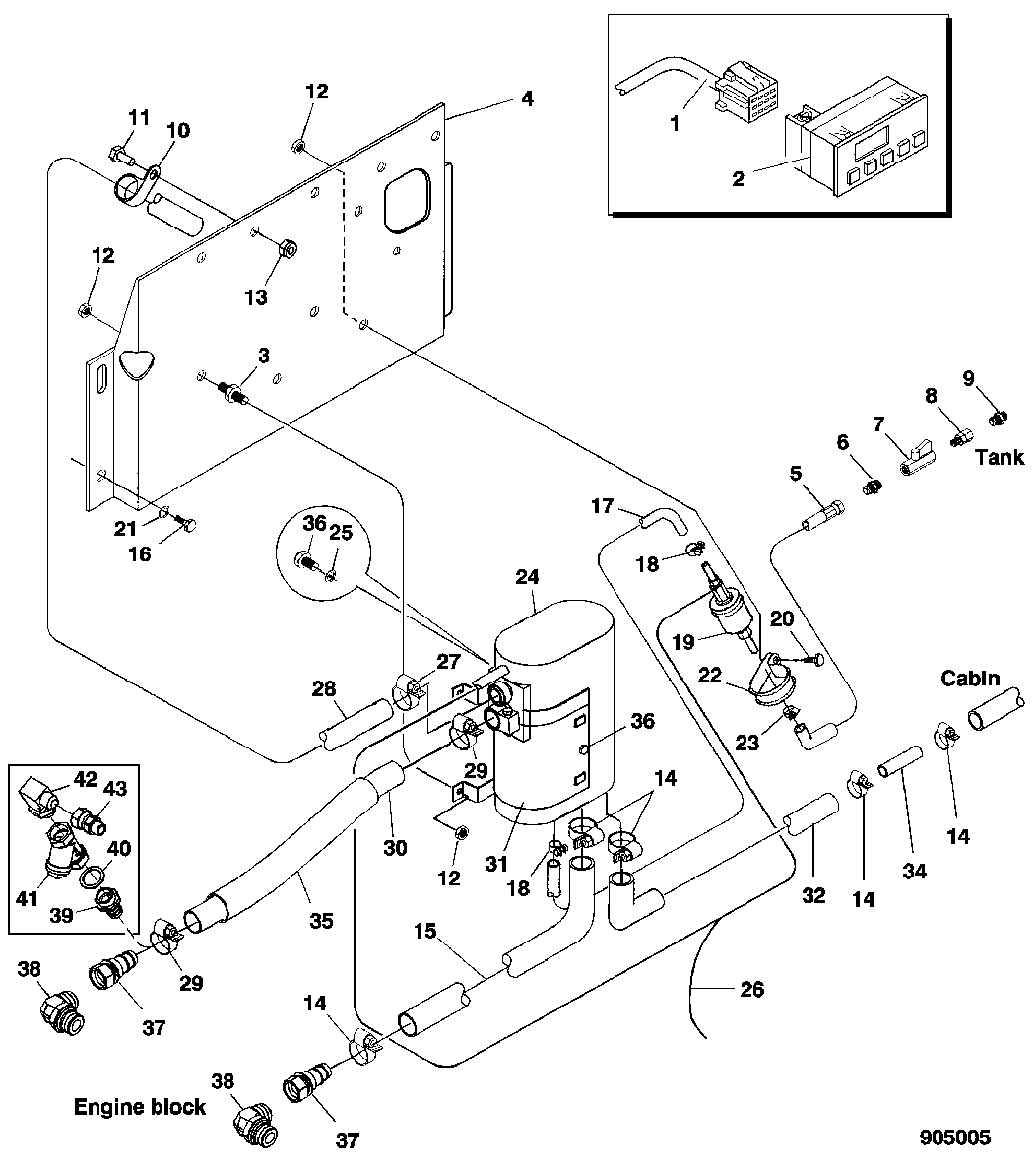

HEATER MOUNTING FROM SERIAL NO. 3695- [01I09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F601514	1	CABLE	-
2	F055190	1	TIMER	-
3	F054882	4	DAMPER	-
4	F632698	1	PLATE	-
5	F627397	1	FUEL LINE	L= 900
6	F005053	1	NIPPLE	-
7	F043677	1	Drain Valve	-
8	F005097	1	Fitting	-
9	F005054	1	NIPPLE	-
10	F004422	1	Hose Support	-
11	19M9638	1	Cap Screw	M10 X 20
12	14M7528	9	Lock Nut	-
13	F003588	1	LOCK NUT	-
14	F003671	5	HOSE CLAMP	-
15	F050931	2	HOSE	L= 2200
16	19M9681	4	Cap Screw	M8 X 16
17	F624372	1	Hose	L= 220
18	F023029	2	HOSE CLAMP	-
19	F055212	1	FUEL PUMP	-
20	19M9675	1	Cap Screw	M6 X 16
21	24M7508	4	Washer	8.400 X 24 X 2 MM
22	F052822	1	Hose Support	-
23	F003667	1	HOSE CLAMP	-
24	-	1	Part 24	SEE PAGE 0505-6
25	24M7507	1	Washer	6.400 X 18 X 1.600 MM
26	F601587	1	Wiring Harness	-
27	F056600	1	CLIP	-
28	F603207	1	HOSE	L= 245
29	F054889	1	CLIP	-
30	F634915	1	HOSE	L= 450
31	F055213	1	FRAMEWORK	-
32	F601352	1	HOSE	L= 1300
34	F026660	1	PIPE	-
35	F634916	1	HOSE	L= 390
36	19M9566	2	Screw	M6 X 12
37	X30682-10-10	2	HOSE FITTING	FROM SERIAL NO. 3856- QTY IS 1
38	F062639	2	Elbow Fitting	FROM SERIAL NO. 3856- QTY IS 1
39	F022519	1	Hose Guard	L= 300
40	F069954	1	Hose Fitting	-
41	F005170	1	SEAL RING	-
42	F067274	1	Strainer	-
43	F051785	1	Elbow Fitting	-
44	F070072	1	FITTING	-

HEATER MOUNTING FROM SERIAL NO. 3695- [01I09]
