Открытый узел

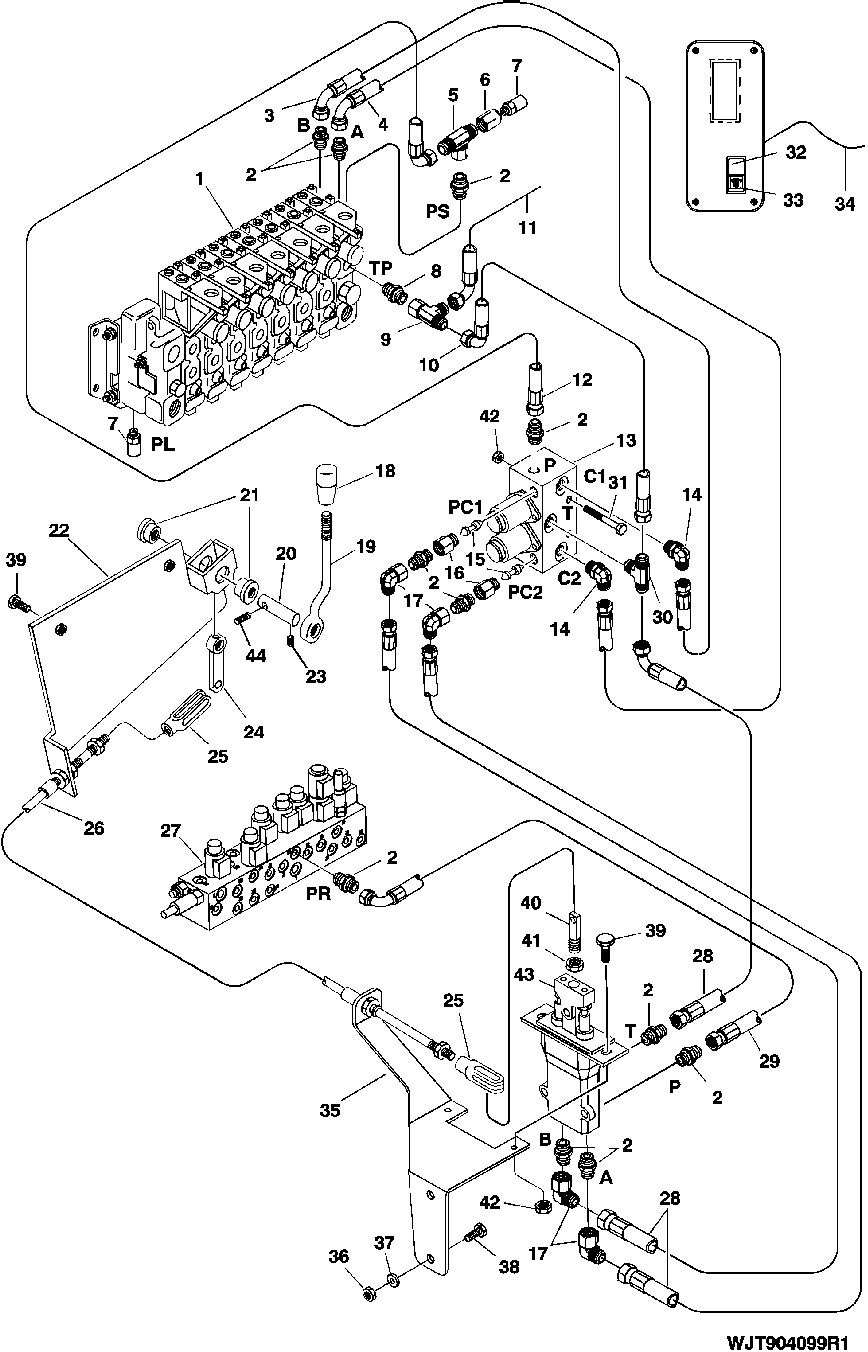

HAND LEVER, STEERING [01J21]

HAND LEVER, STEERING [01J21]

HAND LEVER, STEERING [01J21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HAND LEVER, STEERING [01J21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 3762-2
2	F005057	11	Fitting	-
3	F024307	1	Hydraulic Hose	L= 800
4	F046745	1	Hydraulic Hose	L= 700 (REPLACES F024306)
5	F005076	1	Tee Fitting	-
6	F024364	1	Fitting	-
7	F023426	2	Fitting	-
8	F005055	1	NIPPLE	-
9	F023535	1	Tee Fitting	-
10	F054371	1	HOSE-ASSY	L= 330
11	-	1	Part 11	SEE PAGE 2160-2
12	F046606	1	Hydraulic Hose	L= 600 (REPLACES F025704)
13	F036430	1	VALVE	-
14	F024599	2	Elbow Fitting	-
15	F012955	2	Valve Spool	-
16	F022642	2	FITTING	-
17	F022417	4	Elbow Fitting	-
18	F028377	1	KNOB	-
19	F603254	1	LEVER	-
20	F635052	1	PIN	(REPLACES F603210)
21	F027369	2	BEARING	-
22	F635309	1	Bracket	-
22	F603182	1	YOKE	-
23	22M7121	1	Set Screw	M6 X 10, (WITH F603210 QTY WAS 2)
24	F635049	1	Lever	(REPLACES F026082)
25	F027370	2	YOKE	-
26	F027372	1	WIRE	-
27	-	1	Part 28	SEE PAGE 2162-2-3A
28	F041102	3	Hydraulic Hose	L= 2800
29	F024309	1	Hydraulic Hose	L= 1200
30	F026606	1	TEE FITTING	-
31	19M9623	2	Cap Screw	M6 X 70
32	F005375	1	SWITCH	-
33	F026071	1	SYMBOL	-
34	F602733	1	WIRING HARNESS	-
35	F626707	1	BRACKET	-
36	F003588	2	LOCK NUT	M10
37	24M7488	2	Washer	10.500 X 20 X 2 MM
38	19M9639	2	Cap Screw	M10 X 25
39	19M9675	4	Cap Screw	M6 X 16
40	F027954	1	THREAD PIECE	-
41	14M7614	1	Nut	M10
42	14M7528	4	Lock Nut	-
43	F028361	1	VALVE	-
44	F003615	1	SPRING PIN	(WITH F635052)
