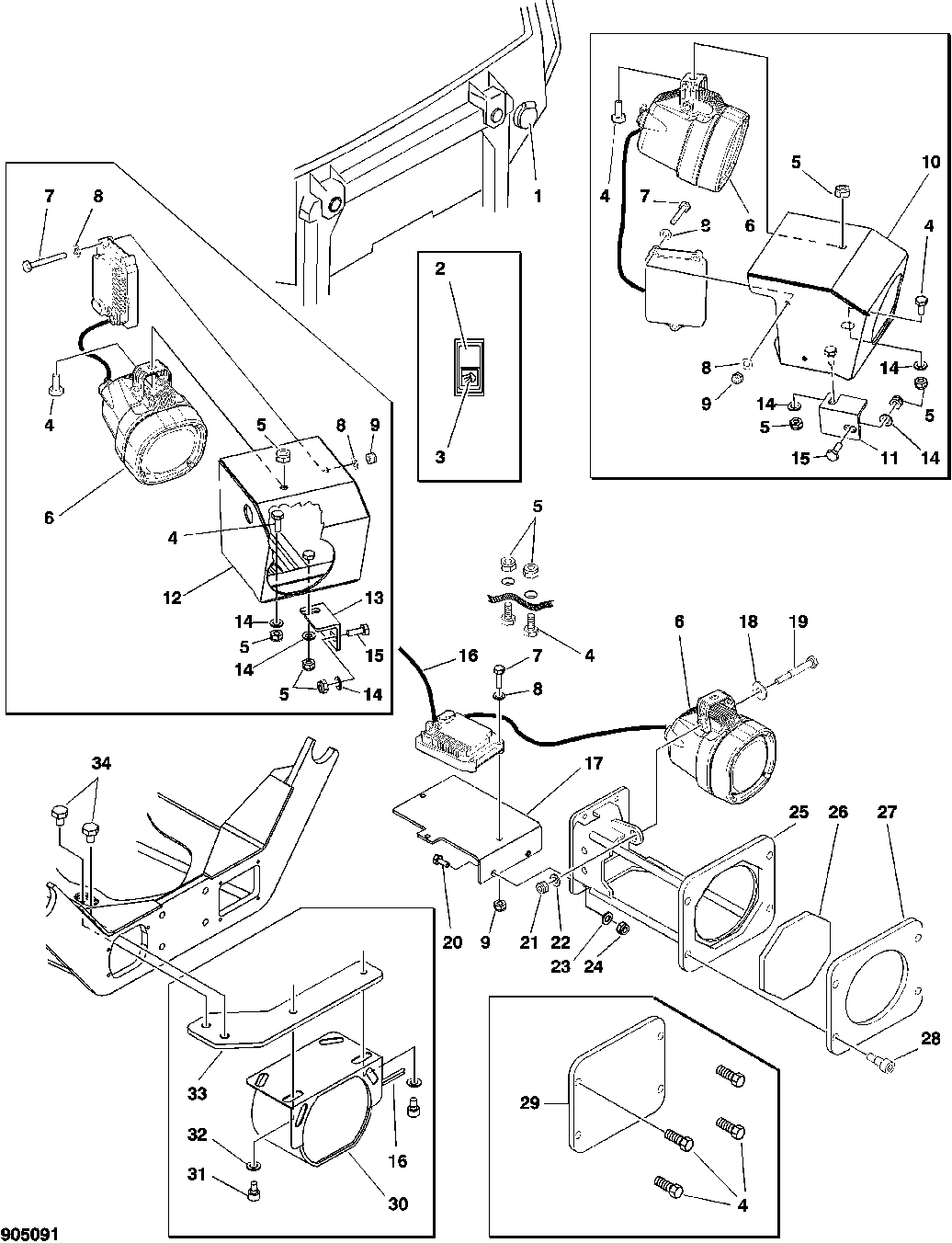

EXTRA XENON LIGHT SET AND WARNING ALARM [02C16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F066012	1	Socket Outlet	-
2	F020122	1	Switch	-
3	F011050	1	SYMBOL	-
4	19M9638	10	Cap Screw	M10 X 20
5	F003588	10	LOCK NUT	M10
6	F072861	3	Floodlamp	(REPLACES F070465) INCL. BRACKET F071308
6	F071963	1	Electric Ballast	-
6	F066694	3	Bulb	-
6	-	1	Part 9	-
7	19M9670	7	Cap Screw	M5 X 20
8	24M7502	7	Washer	5.300 X 10 X 1 MM
9	F003585	7	LOCK NUT	-
10	F635317	1	Guard	-
11	F635315	1	Support	-
12	F635314	1	Guard	-
13	F635316	1	Support	-
14	24M7488	6	Washer	10.500 X 20 X 2 MM
15	19M9639	2	Cap Screw	M10 X 25
16	F642060	1	Wiring Harness	-
17	F632654	1	Bracket	-
18	24M7508	1	Washer	8.400 X 24 X 2 MM
19	19M9631	1	Cap Screw	M8 X 60
20	19M9675	2	Cap Screw	M6 X 16
21	14M7452	1	Lock Nut	M8
22	24M7509	1	Washer	8.400 X 16 X 1.600 MM
23	24M7506	2	Washer	6.400 X 12 X 1.600 MM
24	14M7165	2	Lock Nut	M6
25	F627582	1	Support	-
26	F627590	1	Reinforcement	-
27	F627581	1	Plate	-
28	19M9708	4	Screw	M10 X 45
29	F627678	1	Cover	-
30	F062170	1	Travel Warning Alarm	-
31	19M9491	2	Screw	M8 X 12
32	24M7509	2	Washer	8.400 X 16 X 1.600 MM
33	F627675	1	Support	-
34	19M9454	2	Cap Screw	M10 X 12
