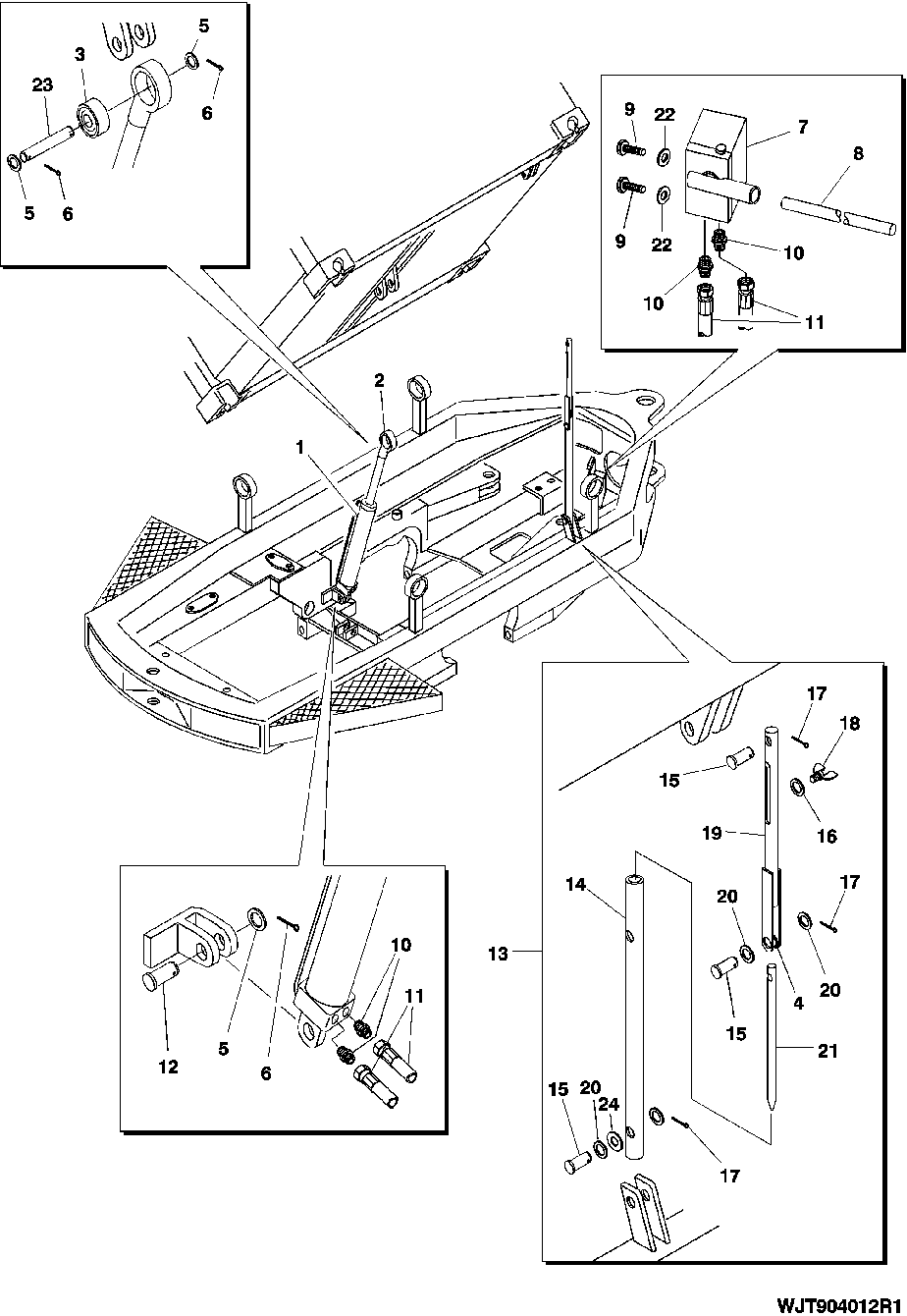

CAB TILT HYDRAULIC CYLINDERS, HOSES, AND COMPONENTS [02E08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F005112	1	REPAIR KIT	-
1	F005111	1	CYLINDER	-
2	F005769	1	LUG	-
3	F004530	1	DAMPER	-
4	F044704	1	WASHER	-
5	24M7496	3	Washer	16 X 24 X 3 MM
6	11M7109	3	Cotter Pin	4 X 40 MM
7	F056321	1	HAND PUMP	-
7	F005115	1	REPAIR KIT	-
7	F071118	1	Plug	FILLER CAP
8	F005802	1	ARM	-
9	19M9638	2	Cap Screw	M10 X 20
10	F028680	4	Fitting	-
11	F028379	2	Hydraulic Hose	L= 1500
12	F003604	1	PIVOT PIN	-
13	F010313	1	SUPPORT	INCL ITEMS 4,14-21
13	F634716	1	SUPPORT	INCL ITEMS 4,14-21,24 USED IN 4W LONG WITH 700/70-34 WHEELS
14	-	1	Part 18	-
15	F003602	3	PIN	-
16	24M7475	1	Washer	8 X 15 X 2 MM
17	F003330	3	SPLIT PIN	-
18	21M7561	1	Wing Screw	M8 X 20
19	-	1	Part 23	-
20	F003609	4	WASHER	-
21	-	1	Part 25	-
22	24M7488	2	Washer	10.500 X 20 X 2 MM
23	F604118	1	PIN	-
24	F044704	1	WASHER	USED IN 4W LONG WITH 700/70-34 WHEELS

CAB TILT HYDRAULIC CYLINDERS, HOSES, AND COMPONENTS [02E08]

Нет текстового описания
