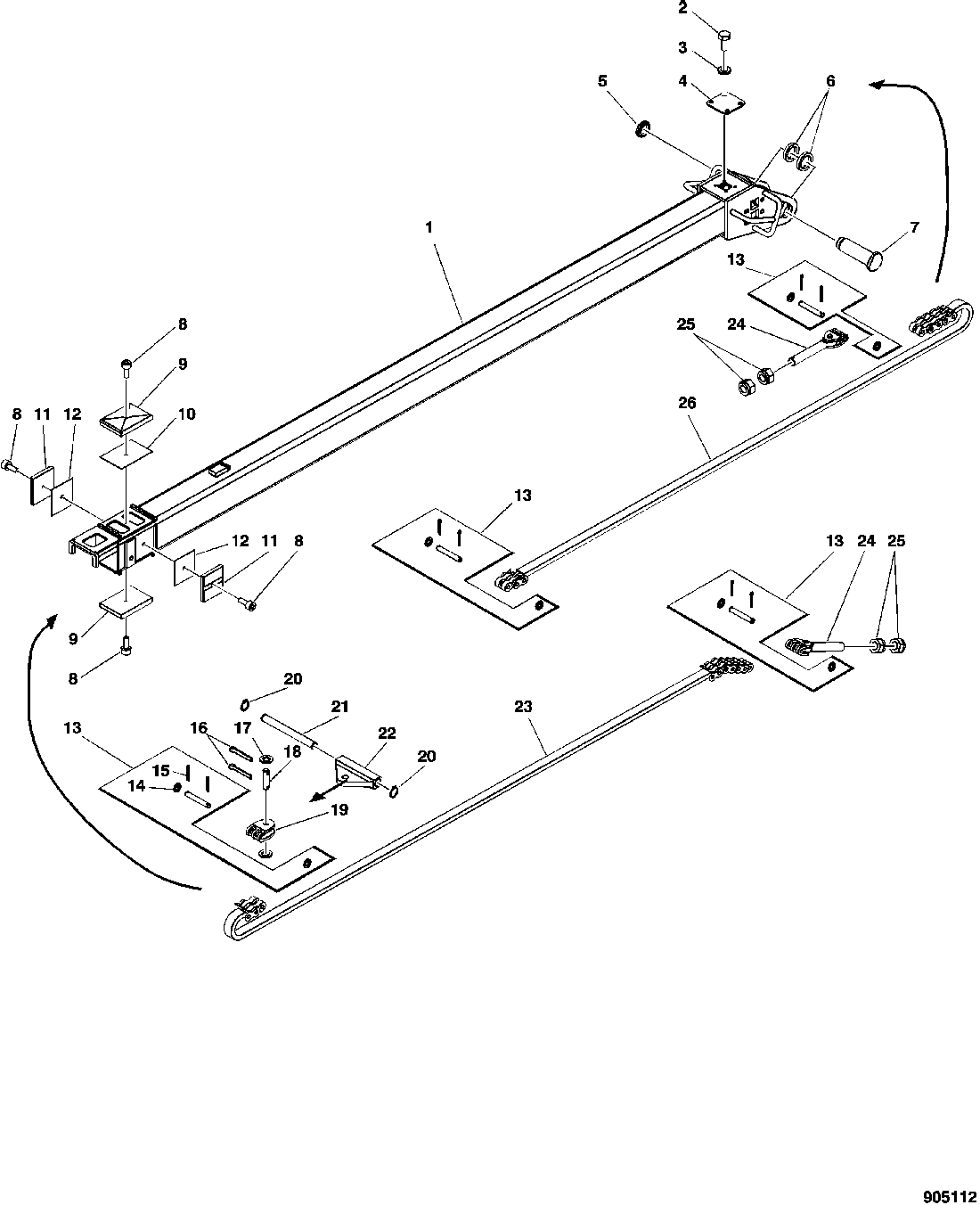

BOOM EXTENSION 2 CF 510, HIDDEN HOSES OPTION [03D01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F633216	1	Extension Boom	-
2	F029594	4	Screw	-
3	24M7506	4	Washer	6.400 X 12 X 1.600 MM
4	F633847	1	Plate	-
5	F013572	1	Lock Nut	-
6	F044452	2	Spacer	-
7	F631110	1	PIN FASTENER	-
8	F054621	4	Screw	-
9	F625984	2	Bearing	-
10	F626073	1	Shim	-
11	F633725	2	Bearing	-
12	F633736	2	Shim	-
13	F036910	4	Pin	INCL. ITEMS 14,15
14	F042815	8	Washer	-
15	11M7009	8	Cotter Pin	-
16	F003332	2	SPLIT PIN	-
17	F003170	2	WASHER	-
18	F007609	1	Pin	-
19	F036909	1	Fork	-
20	40M5796	2	Snap Ring	-
21	F633720	1	Pin Fastener	-
22	F633724	1	Bracket	-
23	F633825	1	Chain Kit	-
24	F036876	2	Clamp	-
25	F003593	4	LOCK NUT	-
26	F633824	1	Chain Kit	-

BOOM EXTENSION 2 CF 510, HIDDEN HOSES OPTION [03D01]

Нет текстового описания
