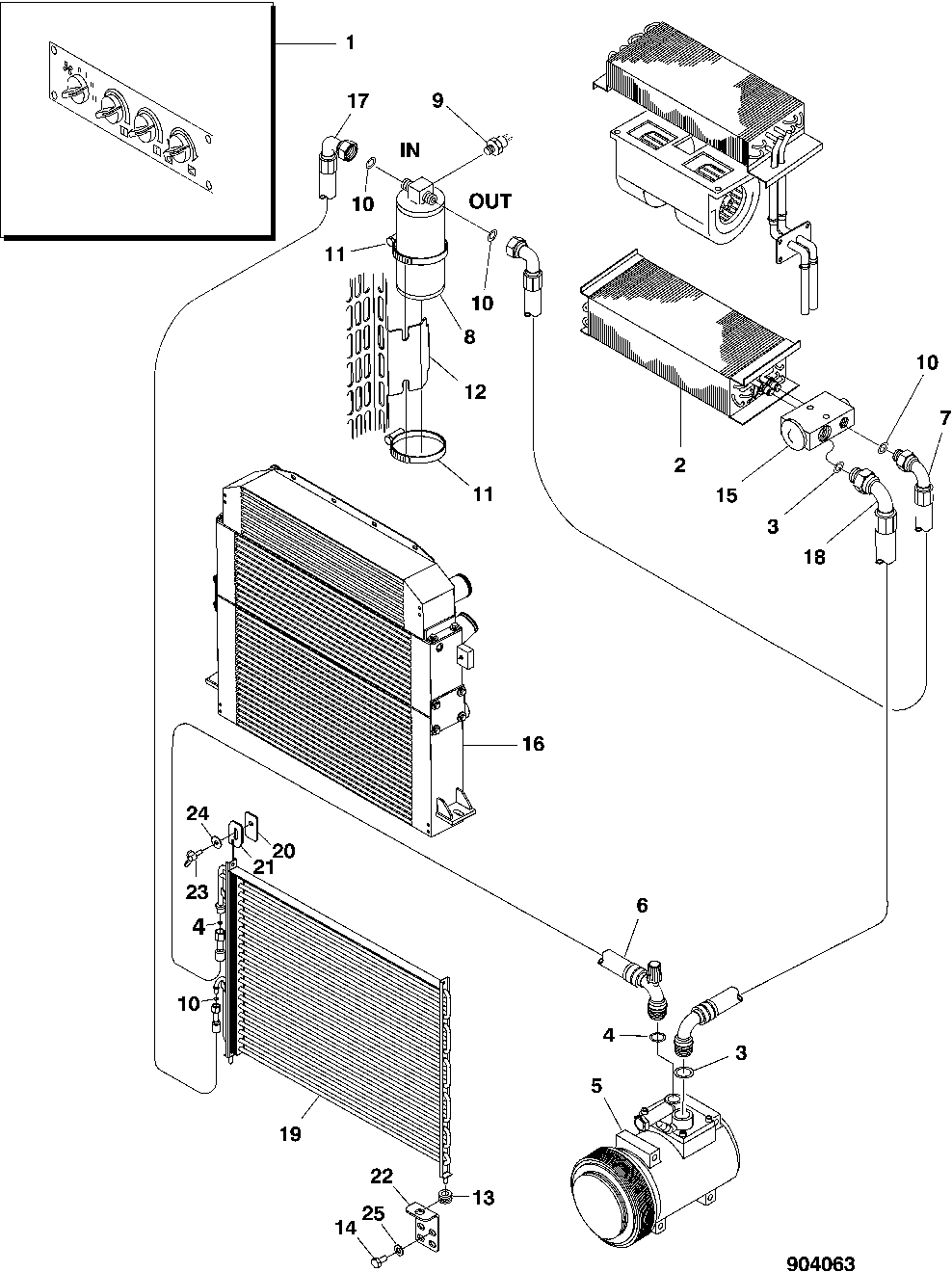

AIR CONDITIONING HOSES, CORE, AND COMPONENTS [02F15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 1831-4
2	F053749	1	CELL	-
3	F025508	2	O-RING	-
4	F025507	2	O-RING	-
5	-	1	Part 5	SEE PAGE 1832-4
6	F624489	1	REFRIGERANT HOSE	L= 2150
7	F048743	1	REFRIGERANT HOSE	L= 2650
8	F052188	1	RECEIVER-DRYER	-
9	F026760	1	PRESSURE SWITCH	-
10	F025506	3	O-RING	-
11	F003679	2	HOSE CLAMP	-
12	-	1	Part 12	SEE PAGE 0510-2
13	F025799	2	Grommet	-
14	19M9681	4	Cap Screw	M8 X 16
15	F056169	1	Spool Valve	-
16	-	1	Part 16	SEE PAGE 0510-2
17	F051374	1	REFRIGERANT HOSE	L= 1050
18	F628525	1	Refrigerant Hose	L= 3200
19	F063681	1	RADIATOR	-
20	F625361	2	BUSHING	-
21	F625360	2	BUSHING	-
22	F625127	2	BRACKET	-
23	21M7561	2	Wing Screw	M8 X 20
24	24M7508	2	Washer	8.400 X 24 X 2 MM
25	24M7509	4	Washer	8.400 X 16 X 1.600 MM

AIR CONDITIONING HOSES, CORE, AND COMPONENTS [02F15]
