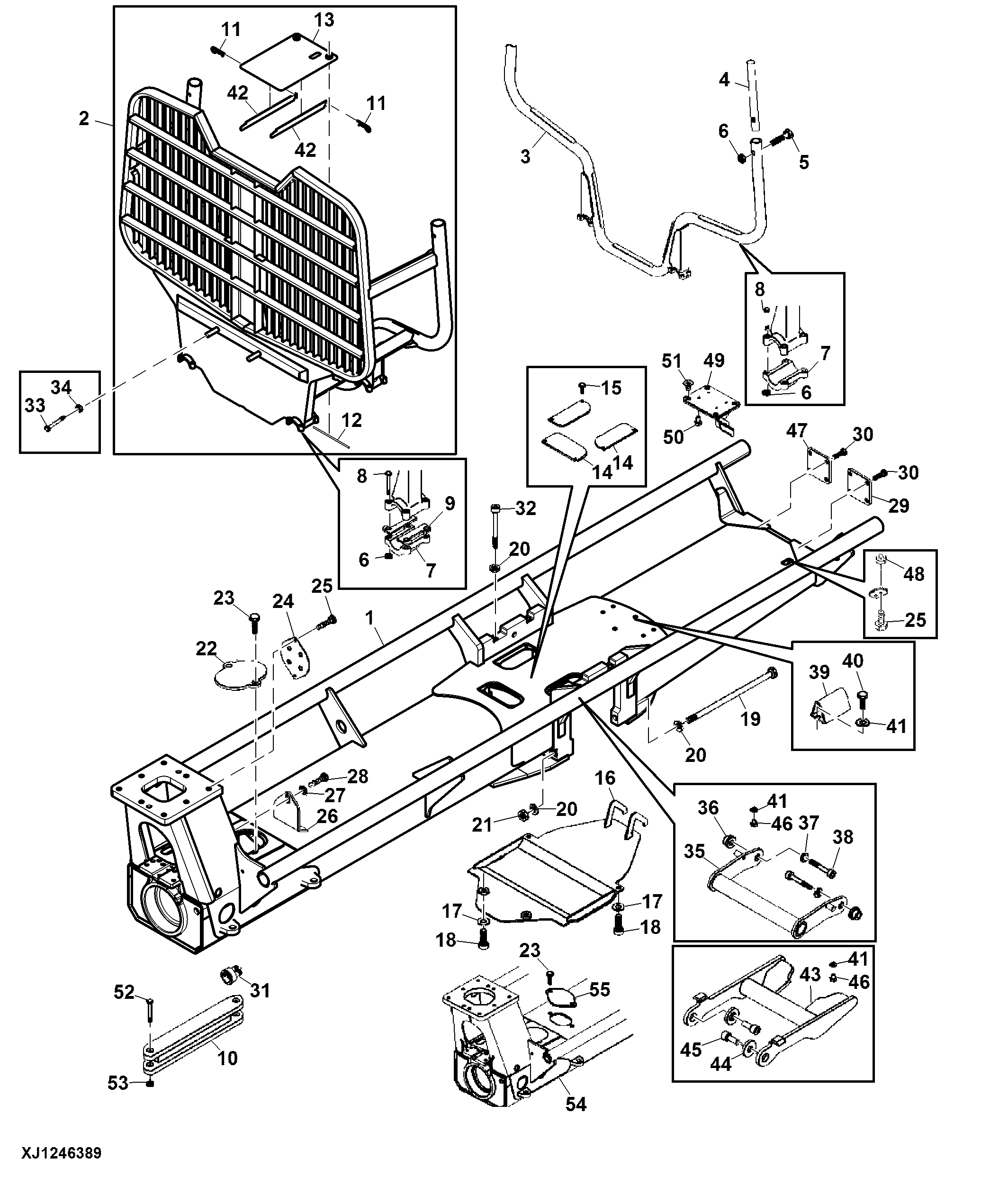

Rear Frame Covers and Shields

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F613239	1	MAIN FRAME	LGTH = 3680 mm, North America 4 Wheel
1	F613197	1	FRAME	LGTH = 5280 mm, EU
1	F645819	1	Frame	LGTH = 4930 mm, EU Short (Option)
1	F613241	1	MAIN FRAME	LGTH = 5555 mm, North America 4 Wheel Long
1	F628573	1	MAIN FRAME	LGTH = 5535 mm
2	F623370	1	Headboard	-
2	F601092	1	TIMBER GATE	Switzerland
3	F602317	2	STAKE	-
4	F618638	6	Extension	Do not use with XXL Frame
4	F619244	6	EXTENSION	Use with Narrow Welded Bunks
5	19M9524	6	Screw	M16 X 120
6	F003592	38	Lock Nut	-
7	F032205	8	HOLDER	-
7	F032207	4	HOLDER	When Transferable Gate
8	19M9522	32	Screw	M16 X 100
9	F032419	8	PLATE	When Fixed Gate
10	F619491	1	BAR	-
11	99M7150	2	Spring Locking Pin	SUB FOR F007857
12	F048537	1	Bar	-
13	F622304	1	Cover	-
14	F614282	3	PLATE	-
15	19M9645	6	Cap Screw	M12 X 16
16	F647310	1	Shield	SUB FOR F612971
16	F617788	1	Shield	North America 4 Wheel
16	F382370	1	Cover	North America 4 Wheel Long
17	24M7497	4	Washer	17 X 30 X 3 mm
18	19M9513	4	Screw	M16 X 35
19	F055787	2	Screw	-
20	F046573	8	Lock Washer	-
21	14M7607	2	Nut	M27
22	F032347	1	PLATE	-
23	19M9703	2	Screw	M10 X 20
24	F625863	2	Plate	-
25	19M9638	4	Cap Screw	M10 X 20
26	F043033	1	PROTECTION	When Transferable Gate
26	F043034	1	PROTECTION	When Transferable Gate
27	24M7488	1	Washer	10.500 X 20 X 2 mm
28	19M9638	1	Cap Screw	M10 X 20
29	F627678	1	Cover	-
30	19M9704	8	Screw	M10 X 25
31	F600784	1	HOSE SUPPORT	-
32	F044900	4	Screw	-
33	19M9615	2	Cap Screw	M24 X 90, Switzerland
34	14M7619	2	NUT	M24, Switzerland
35	F043850	1	HOLDER	-
36	F039929	2	SLEEVE	-
37	24M7471	2	Bushing	31 X 68 X 10 mm
38	19M9547	2	SCREW	M30 X 100
39	F613046	1	Support	-
40	19M9662	2	Cap Screw	M20 X 40
41	24M7500	2	Washer	21 X 37 X 3 mm
42	F622092	2	Plate	-
43	F602617	1	SUPPORT	-
44	F601084	2	WASHER	-
45	19M9546	2	SCREW	M30 X 70
46	F060895	2	Set Screw	-
47	F628595	1	PLATE	Not used when North American 4 Wheel Frame
48	14M7520	2	Lock Nut	M10, Used when EU Frame
49	F627867	1	SUPPORT	Not used when North American 4 Wheel or EU Frame
50	19M9673	4	Cap Screw	M6 X 10
51	19M9564	4	Screw	M12 X 20
52	19M9406	1	Screw	M30 X 100
53	F032101	2	NUT	-
54	F617707	1	Frame	LGTH = 6170 mm, XXL Frame for Baltic Countries
55	F037584	1	PLATE	-
