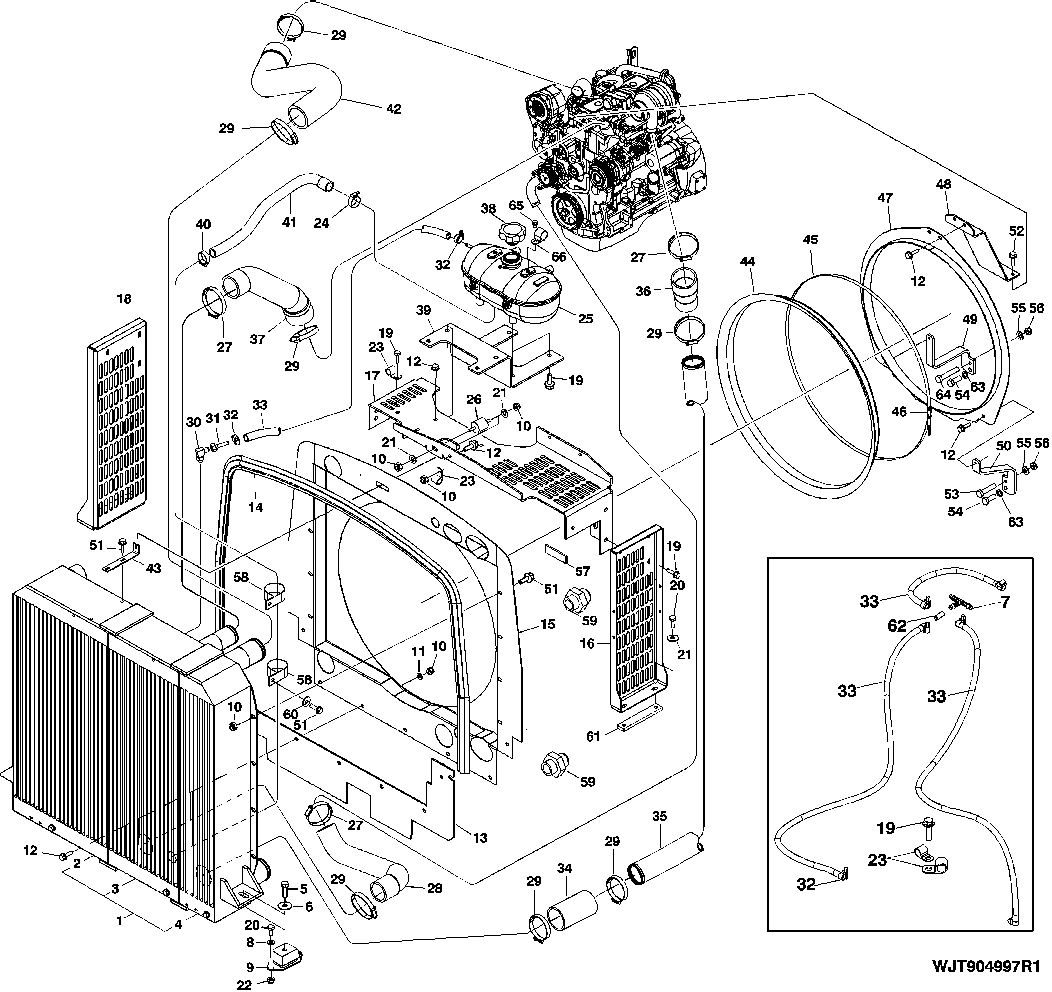

Cooling System Hoses and Fittings ( - 004331)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F640391	1	Seal	LGTH= 1100 mm, Mounting between Cooler Elements
1	F634966	1	Radiator	-
2	F071303	1	Oil Cooler	-
3	F071304	1	Radiator	-
4	F071305	1	Air Cooler	-
5	19M9649	2	Cap Screw	M12 X 35
6	24M7493	2	Washer	13 X 37 X 3 mm
7	F073393	1	Tee Fitting	SUB FOR L151658
8	24M7488	4	Washer	10.500 X 20 X 2 mm
9	F048323	2	Torsional Damper	-
10	F003587	18	LOCK NUT	-
11	24M7508	7	Washer	8.400 X 24 X 2 mm
12	19M9568	19	Screw	M8 X 20
13	F636384	1	Plate	-
14	F645557	1	Weatherstrip	F043143 x LGTH
15	F642384	1	Box	-
16	F636254	1	Plate	-
17	F638244	1	Bracket	-
18	F635655	1	Plate	-
19	19M9567	11	Screw	M8 X 16
20	19M9639	8	Cap Screw	M10 X 25
21	24M7489	6	Washer	10.500 X 30 X 2.500 mm
22	F003588	10	LOCK NUT	-
23	F046452	3	Hose Support	-
24	F003675	1	HOSE CLAMP	-
25	AT322960	1	Tank	-
26	F040593	1	Torsional Damper	-
27	F062672	3	Hose Clamp	-
28	F636013	1	Hose	-
29	F062673	7	Hose Clamp	NLA; ORDER AH170895
29	AH170895	7	Clamp	-
30	F024599	7	Elbow Fitting	-
31	F063402	1	Fitting	-
32	F031798	6	Hose Clamp	-
33	-	1	Part 35	F002402 x LGTH
34	F625338	1	Hose	-
35	F636014	1	Pipe	-
36	F619954	1	Hose	-
37	F636011	1	Hose	-
38	AT310335	1	Filler Cap	-
39	F638245	1	Bracket	-
40	F003672	1	Hose Clamp	-
41	F638379	1	Hose	-
42	F636012	1	Hose	-
43	F635653	1	Bracket	-
44	F636224	1	Seal	-
45	F070825	1	Band	-
46	F069206	1	Buckle	-
47	F634886	1	Ring	-
48	F640847	1	Bracket	-
49	F634896	1	Plate	-
50	F634895	1	Plate	-
51	19M9569	9	Screw	M8 X 25
52	F062120	2	Screw	-
53	19M9599	1	Cap Screw	M12 X 50
54	19M9658	2	Cap Screw	M16 X 40
55	F003170	2	WASHER	-
56	F003590	2	LOCK NUT	-
57	-	1	Part 59	F058503 x LGTH
58	F052822	2	Hose Support	-
59	F005095	2	NIPPLE	-
60	F003722	2	WASHER	-
61	F647456	2	Plate	-
62	F645319	1	Choke	-
63	F005012	2	Lock Washer	-
64	19M9602	1	Cap Screw	M12 X 65
65	19M9446	2	Screw	M8 X 12
66	F012859	2	Hose Clamp	-
