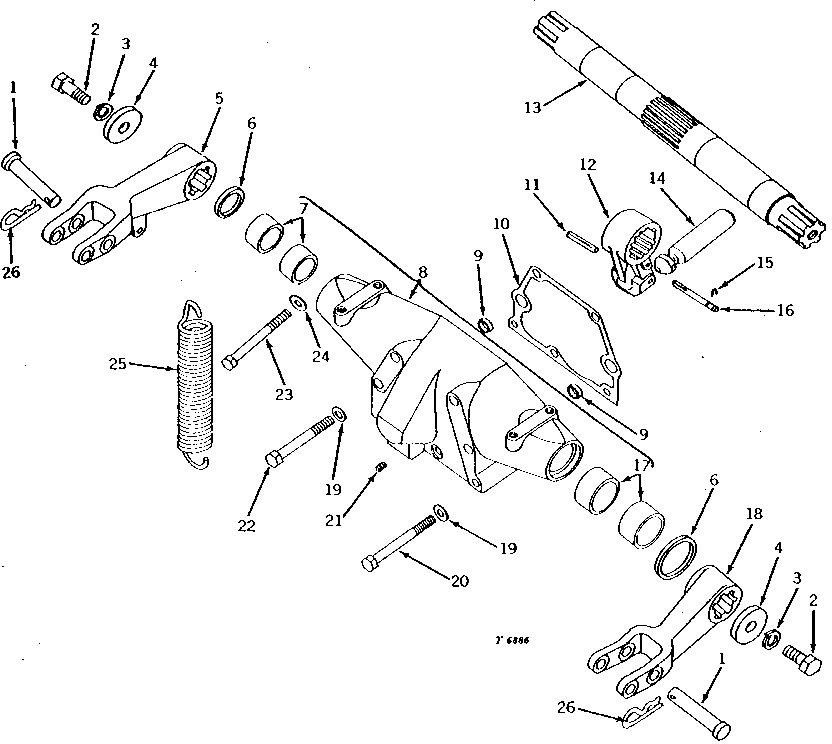

SINGLE HYDRAULIC ROCKSHAFT ASSEMBLY (UTILITY AND ORCHARD) [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T18536	2	PIN FASTENER	-
1	AT11986	1	PIN FASTENER	(SUB T18536 AND A3581R)
2	T11297	2	CAP SCREW	-
3	12H294	2	Lock Washer	5/8"
4	24H1374	2	Washer	21/32" X 3" X 3/8"
5	M2415T	1	ARM	(NO LONGER AVAILABLE)
6	AM3432T	2	SEAL	-
7	T12739	2	BUSHING	-
8	AT11951	1	HOUSING	(MARKED T12737)
9	M14T	2	WASHER	-
10	M3327T	1	GASKET	-
11	34H338	1	SPRING PIN	5/16" X 2-3/4"
12	M1810T	1	ARM	-
13	M2139T	1	ROCKSHAFT	(NO LONGER AVAILABLE)
14	M2142T	1	ROD	-
15	R72653	2	Snap Ring	(SUB FOR M2396T)
16	M553T	1	GROOVE PIN	-
17	T12738	2	BUSHING	-
18	M2414T	1	ARM	(NO LONGER AVAILABLE)
19	M3244T	4	WASHER	-
20	19H3597	2	CAP SCREW	1/2" X 4-3/4"
21	15H275	1	Pipe Plug	1/4"
22	19H2068	2	Cap Screw	1/2" X 6"
23	19H2567	2	CAP SCREW	9/16" X 5-7/8"
24	M3244T	2	WASHER	-
25	M2593T	1	SPRING	-
26	A3581R	2	Spring Locking Pin	-

SINGLE HYDRAULIC ROCKSHAFT ASSEMBLY (UTILITY AND ORCHARD) [02B24]
