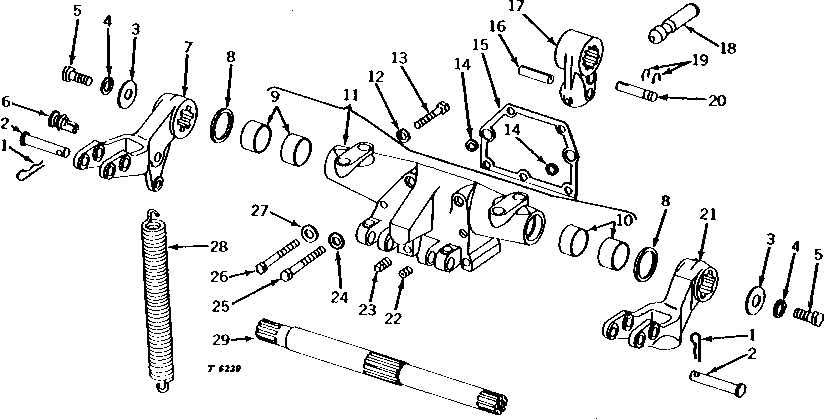

SINGLE HYDRAULIC ROCKSHAFT ASSEMBLY (SINGLE ROW-CROP) [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A3581R	2	Spring Locking Pin	-
2	T18536	2	PIN FASTENER	(SUB FOR T11174)
3	24H1374	2	Washer	21/32" X 3" X 3/8"
4	12H294	2	Lock Washer	5/8"
5	T11297	2	CAP SCREW	-
6	AM1928T	1	PIN FASTENER	-
7	T14863	1	ARM	(NO LONGER AVAILABLE)
8	AM3432T	2	SEAL	-
9	T12739	2	BUSHING	-
10	T12738	2	BUSHING	-
11	AM3003T	1	HOUSING	(MARKED T12733) (NO LONGER AVAILABLE)
12	12H301	1	Lock Washer	1/2"
13	19H1781	1	CAP SCREW	1/2" X 3-1/2"
14	M14T	2	WASHER	-
15	M3327T	1	GASKET	-
16	34H338	1	SPRING PIN	5/16" X 2-3/4"
17	M1810T	1	ARM	-
18	M2142T	1	ROD	-
19	R72655	2	Snap Ring	(SUB FOR M2396T)
20	M553T	1	GROOVE PIN	-
21	T14862	1	ARM	(NO LONGER AVAILABLE)
22	15H666	1	Pipe Plug	3/8"
23	15H275	1	Pipe Plug	1/4"
24	M3244T	2	WASHER	-
25	19H2565	2	CAP SCREW	9/16" X 4-3/4"
26	19H3597	4	CAP SCREW	1/2" X 4-3/4"
27	M3244T	4	WASHER	-
28	M2421T	1	SPRING	-
28	M3168T	1	SPRING	-
29	M2139T	1	ROCKSHAFT	(NO LONGER AVAILABLE)

SINGLE HYDRAULIC ROCKSHAFT ASSEMBLY (SINGLE ROW-CROP) [02B23]
