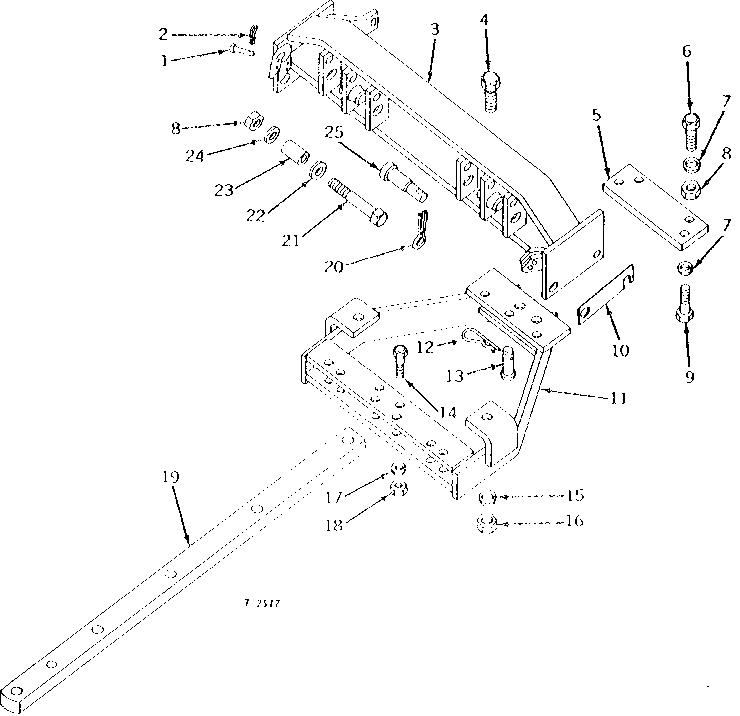

DRAWBAR ASSEMBLY (UTILITY AND ORCHARD) [02C12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M2479T	2	PIN	-
2	J16931	2	Pin	-
3	AT13763	1	BASE	(NO LONGER AVAILABLE)
4	19H1685	2	CAP SCREW	3/4" X 2-1/4"
5	M4336T	1	PLATE	(NO LONGER AVAILABLE)
6	19H2706	2	Cap Screw	5/8" X 2", HS, SAE 8
7	12H294	4	Lock Washer	5/8"
8	14H1039	6	Nut	5/8"
9	19H2588	2	Cap Screw	5/8" X 1-7/8"
10	M2953T	1	SHIM	(NO LONGER AVAILABLE)
10	M2954T	1	STRAP	(NO LONGER AVAILABLE)
11	AT13981	1	SUPPORT	-
12	A3581R	1	Spring Locking Pin	(SUB FOR F2830R)
13	M3823T	1	PIN	-
14	19H1820	2	Cap Screw	1/2" X 3"
15	12H236	2	Lock Washer	3/4"
16	14H794	2	Nut	3/4"
17	12H301	2	Lock Washer	1/2"
18	14H1040	2	Nut	1/2"
19	T10823	1	DRAWBAR	-
20	M3600T	2	COTTER PIN	-
21	19H3353	4	Cap Screw	5/8" X 5"
22	M1554T	2	WASHER	-
23	M1568T	2	BUSHING	-
24	24H1368	4	Washer	21/32" X 1-5/16" X 0.090"
25	M3824T	2	TRUNNION	-

DRAWBAR ASSEMBLY (UTILITY AND ORCHARD) [02C12]
