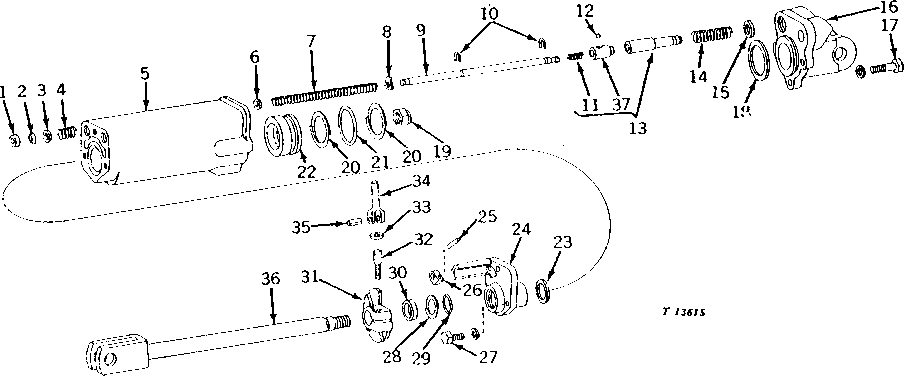

3" REMOTE CYLINDER PARTS (TRACTOR SERIAL NO. 042001- ) [02D21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A4746R	1	Adapter Fitting	-
2	A4745R	3	Packing	-
3	A4747R	1	Washer	-
4	A4748R	1	Spring Assembly	-
5	R27421	1	CYLINDER	-
6	24H1301	1	Washer	13/32" X 9/16" X 0.065"
7	A4737R	1	Spring	-
8	A4738R	1	WASHER	-
9	A4736R	1	Rod	-
10	A4739R	2	Ring	-
11	A4741R	1	Spring	-
12	A4742R	1	Ball	-
13	AA5731R	1	VALVE	-
14	A4744R	1	SPRING	-
15	A4723R	2	Washer	-
16	R27427	1	HYDRAULIC CYLINDER CAP	-
17	19H2473	4	Cap Screw	1/2" X 1-3/4"
17	12H301	4	Lock Washer	1/2"
18	A4722R	1	Washer	-
19	R45620	1	LOCK NUT	(SUB FOR F2439R AND R41198)
20	R27649	2	BACK-UP RING	-
21	A4728R	1	O-Ring	-
22	R44296	1	PISTON	(SUB FOR R27422)
23	F1441R	1	Washer	-
24	R40218	1	GUIDE	(SUB FOR R27424)
25	25H760	1	Groove Pin	7/32" X 1-1/4"
26	R27426	1	Arm	-
27	19H1731	3	Cap Screw	3/8" X 1"
27	12H304	3	Lock Washer	3/8"
28	A3606R	1	O-RING	-
29	R26441	1	BACK-UP RING	-
30	AP19547	1	SEAL	-
31	R27423	1	STOP	-
32	A5301R	1	Stud	-
33	A147R	1	WASHER	-
34	A5302R	1	Yoke	-
35	34H264	1	Spring Pin	5/32" X 7/8"
36	AR45543	1	ROD	(SUB FOR AF2331R)
..	15H624	1	Pipe Plug	1/2"

3" REMOTE CYLINDER PARTS (TRACTOR SERIAL NO. 042001- ) [02D21]
