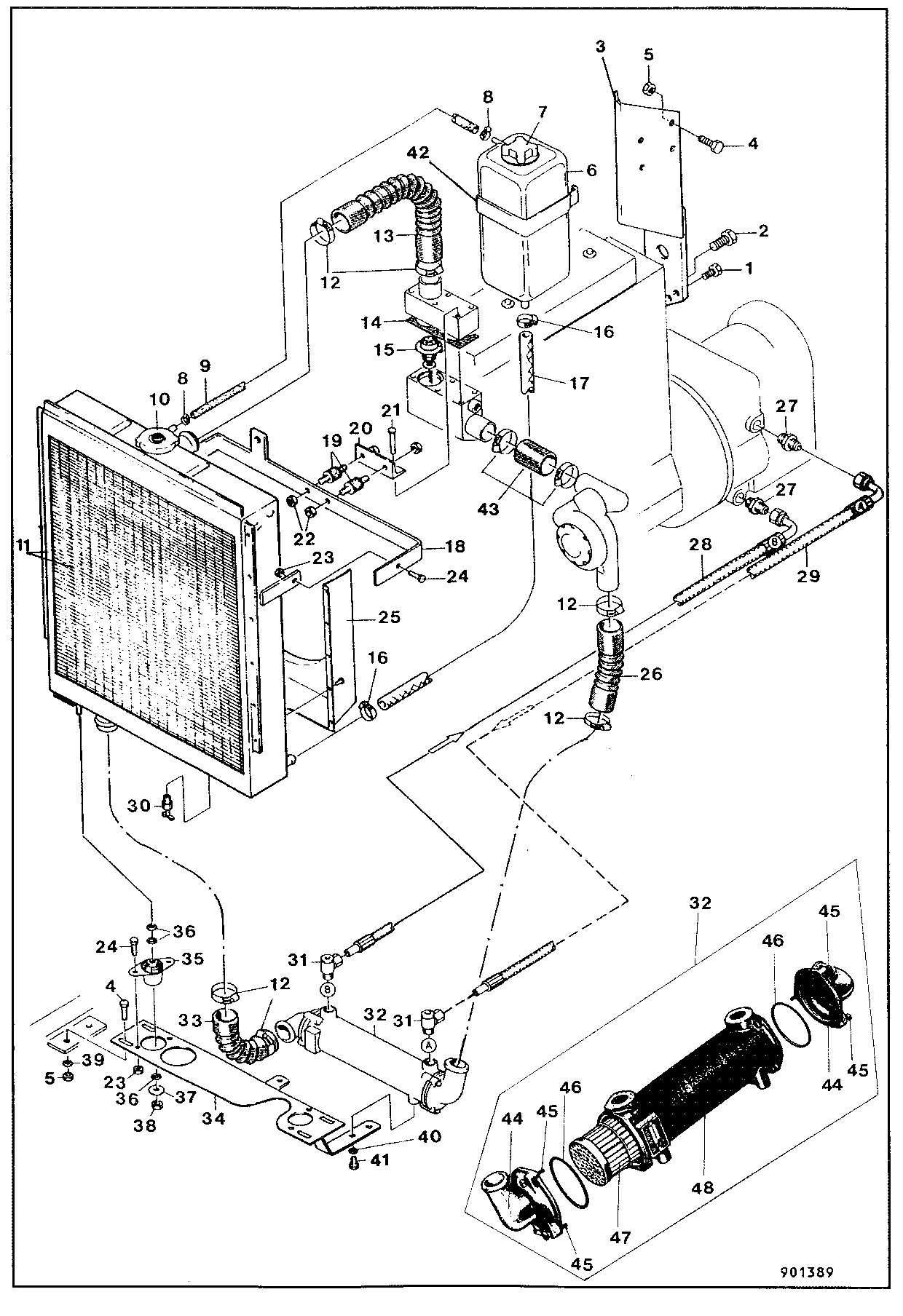

ENGINE COOLING SYSTEM 98025 11 4 ( 10101458 - ) 901389 [901389]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003527	1	SCREW	-
2	F003480	2	SCREW	-
3	F011720	1	BRACKET	-
4	F003536	8	SCREW	-
5	F003588	8	LOCK NUT	-
6	F005931	1	EXPANSION TANK	-
7	F005932	1	CAP	-
8	F003667	2	HOSE CLAMP	-
9	F009261	1	HOSE	-
10	F030199	1	CAP	-
11	F025939	1	RADIATOR	-
11	F020649	1	CELL	-
11	F020648	1	RADIATOR	-
11	F016827	1	CELL	-
11	F009127	1	RADIATOR	-
12	F003677	6	HOSE CLAMP	-
13	F004460	1	HOSE	-
14	F003104	1	GASKET	-
15	F003025	1	THERMOSTAT	-
16	F003669	2	HOSE CLAMP	-
17	F009262	1	HOSE	-
18	F023254	1	SUPPORT	-
19	F007877	2	DAMPER	-
20	F005822	1	BRACKET	-
21	F003476	2	SCREW	-
22	F003564	4	NUT	-
23	F003587	6	LOCK NUT	-
24	F000782	6	SCREW	-
25	F016828	1	SHROUD	-
26	F001527	1	HOSE	-
27	F004404	2	NIPPLE	-
28	F004416	1	HOSE	-
29	F004414	1	HOSE	-
30	F005242	1	Drain Valve	-
31	F004274	2	CONNECTION	-
32	F003867	1	OIL COOLER	-
33	F009156	1	ISOLATOR	-
34	F005712	1	BRACKET	-
35	F004538	2	DAMPER	-
36	F003609	6	WASHER	-
37	F003355	2	WASHER	-
38	F003590	2	LOCK NUT	-
39	F003339	4	WASHER	-
40	F003337	4	WASHER	-
41	F003520	4	SCREW	-
42	F022725	1	CLAMP	-
43	-------	1	O-RING	-
44	F036263	2	HEAD	-
45	F026218	6	SCREW	-
46	F036261	2	O-RING	-
47	F036262	1	PIPE SET	-
48	F036260	1	HOUSING	-

ENGINE COOLING SYSTEM 98025 11 4 ( 10101458 - ) 901389 [901389]
