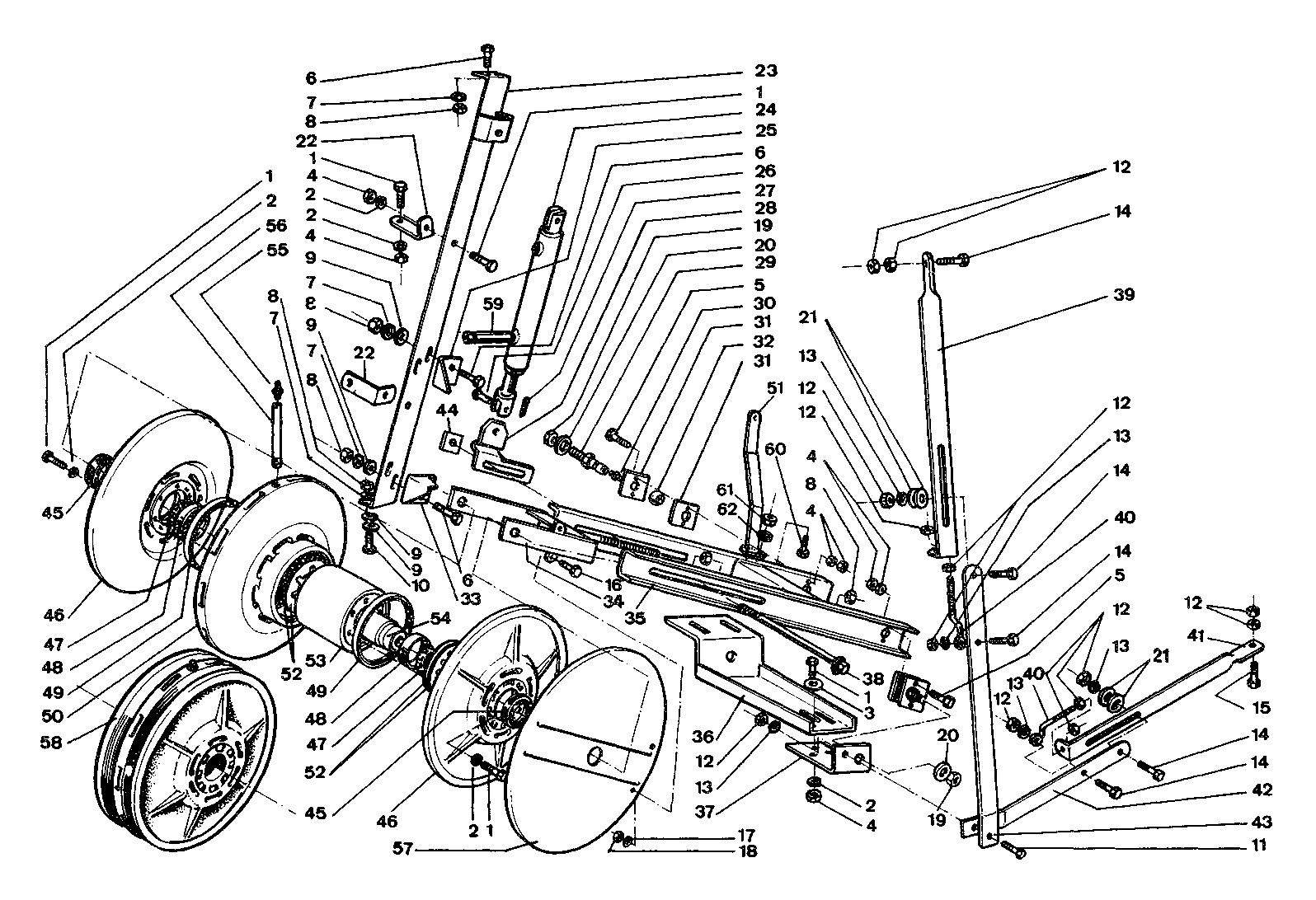

VARIADOR DE VELOCIDADE (A Partir da CA no. 4580)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SI024.01	20	Paraf.sext. 3/8x 1 1/4" UNC	-
2	SK032.01	20	Arruela de pressão 3/8"	-
3	SK004.01	2	Arruela lisa 3/8"	-
4	SJ004.01	8	Porca sext. 3/8" UNC	-
5	SI027.01	4	Paraf.sext. 3/8x 2" UNC	-
6	SI036.01	6	Paraf.sext. 7/16x 1 1/4" UNC	-
7	SK033.01	8	Arruela de pressão 7/16"	-
8	SJ005.01	10	Porca sext. 7/16" UNC	-
9	SK005.01	8	Arruela lisa 7/16"	-
10	SI069.01	2	Paraf.sext. 7/16x2" - UNC	-
11	SI046.01	1	Paraf.Sext.1/2x1.3/4" UNC	-
12	SJ006.01	12	Porca sext. 1/2" UNC	-
13	SK034.01	7	Arruela de pressão 1/2"	-
14	SI042.01	5	Paraf.sext. 1/2x 1 1/2" UNC	-
15	SI043.01	1	Paraf.sext. 1/2x 2" UNC	-
16	SI003.01	2	Paraf.sext. 1/4x 3/4" UNC	-
17	SK030.01	2	Arruela de pressão 1/4"	-
18	SJ002.01	2	Porca sext. 1/4" UNC	-
19	SJ021.01	2	HEX NUT	-
20	SK008.01	2	Arruela lisa 3/4"	-
21	SK006.01	4	Arruela lisa 1/2"	-
22	DC033.01	2	Suporte	-
23	DC205.01	1	Escora	-
24	FA206.01	1	Cilindro hidráulico	-
25	DC015.01	1	Suporte	-
26	FA040.01	2	Pino	-
27	SM018.01	2	Contra-pino 5/32x1.1/2"	-
28	DC206.01	1	Suporte inferior do cilindro	-
29	DC021.01	2	Eixo	-
30	SG001.01	2	Graxeira	-
31	DC019.01	4	Flange	-
32	EC086.01	2	Rótula	-
33	DC016.01	1	Suporte	-
34	DC203.02	1	Tensor	-
35	DC201.01	1	Cavalete	-
36	DC202.02	1	Escora	-
37	DC009.02	1	Suporte	-
38	DC025.01	1	Parafuso	-
39	DC006.01	1	Tirante	-
40	DC030.01	2	Parafuso de regulagem	-
41	DC005.01	1	Tirante	-
42	DC003.01	1	Tirante	-
43	DC004.02	1	Tirante	-
44	DC044.01	1	Porca	-
45	SD009.01	2	Retentor	-
46	DC023.02	2	Lateral da Polia	-
47	SN039.01	2	Cone *	SN 106.01
48	SN040.01	2	Capa *	SN 106.01
49	DC043.01	2	Retentor	-
50	DC024.02	1	Centro da Polia	-
51	DC207.01	1	Sup.do Indicador	-
52	DC038.01	1	Junta de ajuste **	Espessuras: 0,1: 0,3; 0,5; 1,0 mm.
53	DC029.02	1	Miolo	-
54	DC022.02	1	Eixo da Polia	-
55	SG004.01	1	Graxeira	-
56	DC026.02	1	Extensão da Graxeira	-
57	DC028.02	1	Blindagem da Polia	-
58	DC101.02	1	Conjunto da polia	-
59	SG109.01	1	Válvula	-
60	SI014.01	2	Paraf.sext. 5/16x 1" UNC	-
61	SJ003.01	2	Porca sext. 5/16" UNC	-
62	SK031.01	2	Arruela de pressão 5/16"	-

VARIADOR DE VELOCIDADE (A Partir da CA no. 4580)
