Открытый узел

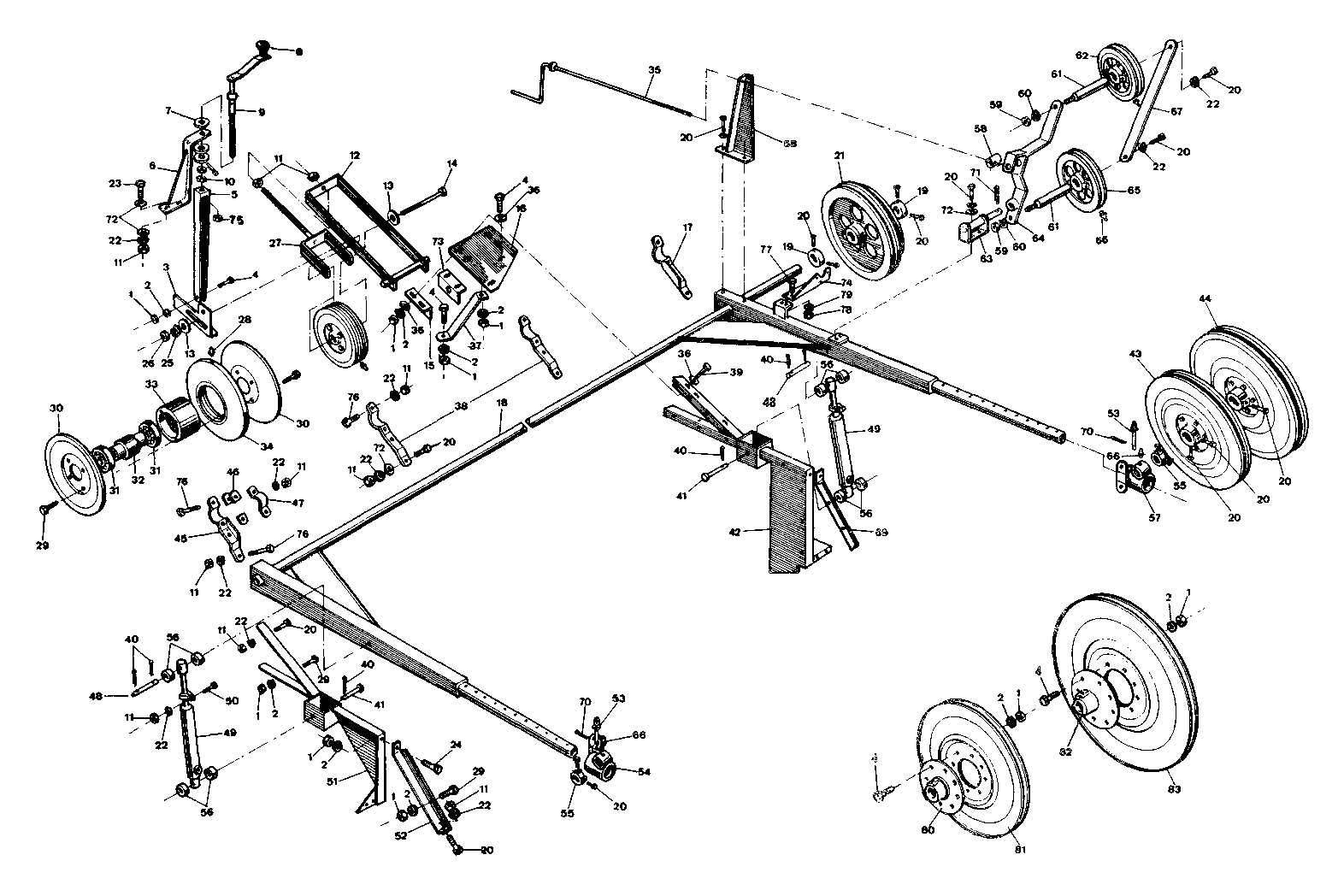

SUPORTE DO MOLINETE (A Partir da CA no. 2255)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ003.01	17	Porca sext. 5/16" UNC	-
2	SK031.01	15	Arruela de pressão 5/16"	-
3	AC015.01	1	Fixador	-
4	SI014.01	9	Paraf.sext. 5/16x 1" UNC	-
5	AC205.01	1	Tirante	-
6	AC204.01	1	Suporte	-
7	SK011.01	3	Arruela lisa 5/8"	-
8	SG007.01	1	Manipulo	-
9	EC220.01	1	Manivela	-
10	SJ008.01	2	Porca sext. 5/8" UNC	-
11	SJ004.01	16	Porca sext. 3/8" UNC	-
12	AC206.01	1	Cavalete	-
13	SK005.01	2	Arruela lisa 7/16"	-
14	SI077.01	1	Parafuso sext. 7/16x 5" UNC	-
15	AC018D.01	1	Fixador	-
16	AC016.01	1	Suporte	-
17	AC210E.02	1	Mancal	-
18	AC208.02	1	Suporte-plataf.12 pés	-
18	AC209.02	1	Suporte molinete-plat. 14 pés	-
19	AC014.01	2	Anel de encosto	-
20	SI023.01	22	HEX BOLT	-
21	AC003.01	1	Polia	-
22	SK032.01	25	Arruela de pressão 3/8"	-
23	SI024.01	14	Paraf.sext. 3/8x 1 1/4" UNC	-
24	SI013.01	4	Paraf.sext. 5/16x 7/8" UNC	-
25	SK033.01	1	Arruela de pressão 7/16"	-
26	SJ005.01	1	Porca sext. 7/16" UNC	-
27	AC207.01	1	Tensor	-
28	SG004.01	1	Graxeira	AC 103.01
29	SI012.01	37	Paraf.sext. 5/16x 3/4" UNC	AC 103.01
30	AC004.01	2	Lateral	AC 103.01
31	SN010.01	2	Rolamento	AC 103.01
32	AC005.01	1	Eixo	AC 103.01
33	AC006.02	1	Miolo	AC 103.01
34	AC007.01	1	Centro	AC 103.01
35	AC221.01	1	Manivela	-
36	SK003.01	20	Arruela lisa 5/16"	-
37	AC022.01	1	Escora	-
38	AC019.02	2	Mancal	-
39	SI015.01	6	Paraf.sext. 5/16x 1 1/4" UNC	-
40	SM003.01	8	Contra-pino 1/8x1"	-
41	FA035.01	2	Pino	-
42	AA212E.01	1	Estrutura	-
43	AC101.01	1	Polia c/cubo - CX	-
44	AC102.01	1	Polia com cubo	-
45	AC210D.02	1	Mancal	-
46	AC033.01	8	Calço	-
47	AC020.02	4	Tampa	-
48	FA034.01	2	Pino	-
49	FA205.01	2	Cilindro hidráulico molinete	-
50	SI027.01	2	Paraf.sext. 3/8x 2" UNC	-
51	AA212D.01	1	Estrutura direita	-
52	AA036D.01	1	Escora	-
53	AC093.02	2	Pino	-
54	AC021D.02	1	Mancal	-
55	AC092.01	2	Anel de encosto	-
56	FA0122.01	8	Anel de encosto	-
57	AC021E.02	1	Mancal esquerdo	-
58	AC054.01	1	Porca especial	-
59	SJ006.01	2	Porca sext. 1/2" UNC	-
60	SK034.01	2	Arruela de pressão 1/2"	-
61	AC013.02	2	Eixo	-
62	AC010.01	1	Polia	-
63	AC211.01	1	Mancal	-
64	AC201.02	1	Cavalete	-
65	AC011.01	1	Polia	-
66	SG001.01	4	Graxeira	-
67	AC057.01	1	Tirante	-
68	AC222.01	1	Suporte da manivela	-
69	AA036E.01	1	Escora	-
70	SM004.01	2	Contra-pino 1/8x1.1/4"	-
71	SM009.01	1	Contra-pino 5/32x1.1/4"	-
72	SK004.01	8	Arruela lisa 3/8"	-
73	AC018E.01	1	Fixador Esquerdo	-
74	AA027.01	1	Suporte da Sinaleira	-
75	SJ029.01	1	Porca Sext.5/8"-UNC-autofren.	-
76	SI025.01	24	Paraf.sext. 3/8 x 1 1/2" UNC	-
77	SI002.01	2	Paraf.sext. 1/4x 5/8" UNC	-
78	SJ002.01	2	Porca sext. 1/4" UNC	-
79	SK030.01	2	Arruela de pressão 1/4"	-
80	AC008.01	1	Cubo CX	-
81	AC001.01	1	Polia CX	-
82	AC009.02	1	Cubo da polia	-
83	AC002.01	1	Polia AR	-

SUPORTE DO MOLINETE (A Partir da CA no. 2255)

Нет текстового описания
