Открытый узел

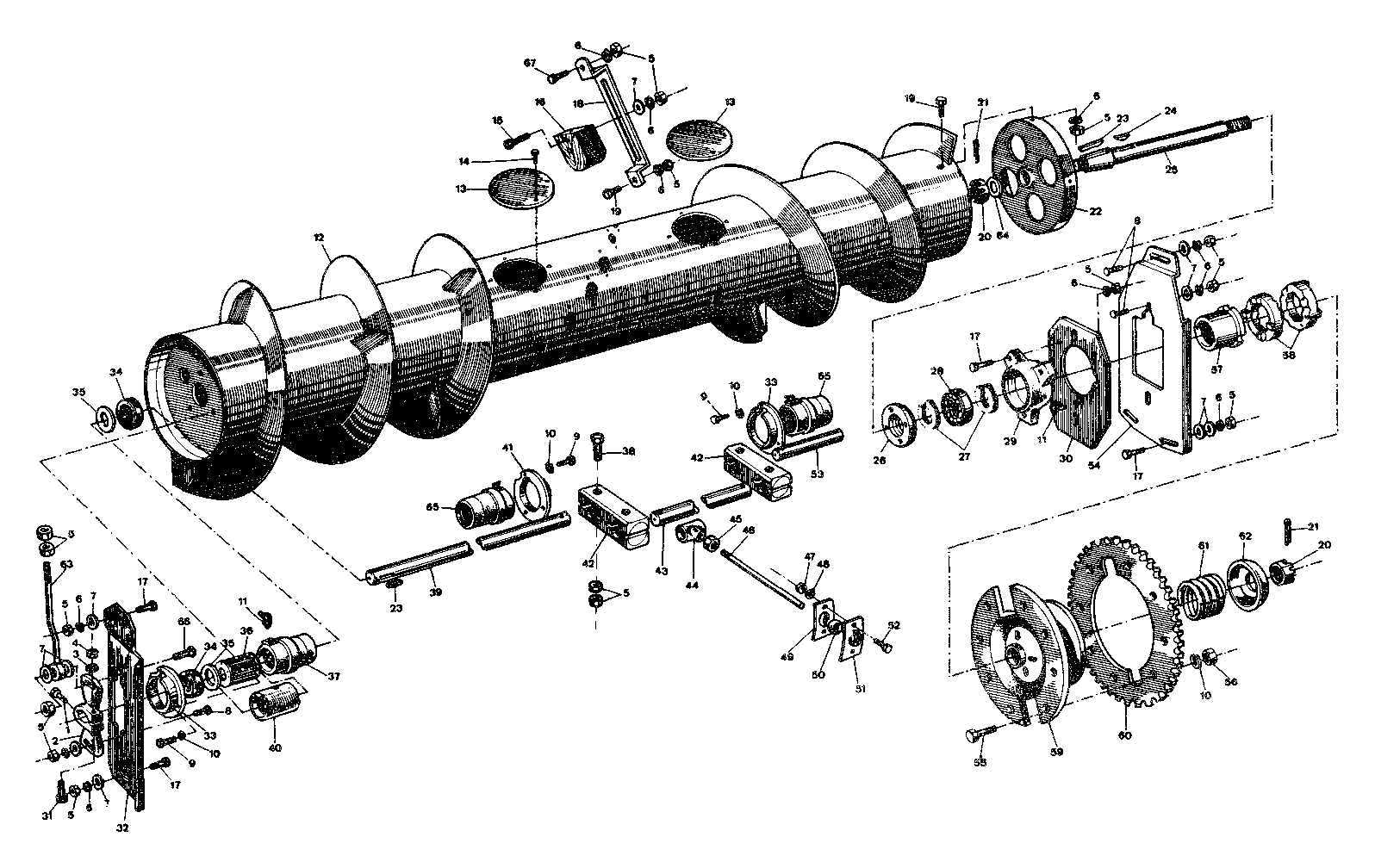

SEM-FIM DA PLATAFORMA (A Partir da CA no. 2303)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SI029.01	1	Paraf.sext. 3/8x 1/2" UNC	-
2	AB023.01	2	Mancal	-
3	SK033.01	1	Arruela de pressão 7/16"	-
4	SJ005.01	1	Porca sext. 7/16" UNC	-
5	SJ004.01	31	Porca sext. 3/8" UNC	-
6	SK032.01	18	Arruela de pressão 3/8"	-
7	SK004.01	11	Arruela lisa 3/8"	-
8	SI092.01	4	Paraf.frances 3/8x 1 1/4" UNC	-
9	SI012.01	9	Paraf.sext. 5/16x 3/4" UNC	-
10	SK031.01	17	Arruela de pressão 5/16"	-
11	SG003.01	4	Graxeira	-
12	AB201.01	1	Sem-fim -plataf. 12 pés	-
12	AB202.01	1	Conjunto do sem-fim plat.14 pés	-
13	AB010.01	2	Tampa de visita	-
14	SI011.01	8	Paraf. sext. 5/16x 5/8" UNC	-
15	SI028.01	2	Paraf.sext. 3/8x 2 3/4" UNC	-
16	AA034.01	1	Tensor	-
17	SI024.01	5	Paraf.sext. 3/8x 1 1/4" UNC	-
18	AA035.01	1	Suporte	-
19	SI023.01	8	HEX BOLT	-
20	SJ052.01	2	SLOTTED NUT	-
21	SM020.01	2	Contra-pino 5/32x2"	-
22	AB005.01	1	Cubo esquerdo	-
23	AB024.01	1	Chaveta	-
24	AB034.01	1	Chaveta	-
25	AB011.02	1	Ponta de eixo	-
26	AB016.01	1	Tampa	-
27	AB049.01	2	Vedação de feltro	-
28	SN016.01	1	Rolamento	-
29	AB015.01	1	Caixa de Rolamento	-
30	AB019.01	1	Suporte	-
31	SI095.01	1	Paraf.sext. 1/2x 2 1/4" UNC	-
32	AB022.01	1	Suporte	-
33	AB021D.01	2	Disco	-
34	SD003.01	6	Retentor	-
35	AB050.01	6	Arruela	-
36	SN031.01	3	Rolamento	-
37	AB017.01	3	Caixa de Rolamento	-
38	SI031.01	4	Paraf.sext. 3/8x 2 1/4" UNC	-
39	AB013.01	1	Semi-eixo - plataf. 12 pés	-
39	AB032.01	1	Semi-Eixo - 14'	-
40	SN024.01	3	Capa Split 4839	-
41	AB021E.01	1	Disco	-
42	BB025.02	2	Manivela	-
43	AB014.02	1	Eixo	-
44	AB037.01	17	Mancal do dedo	AB 103.01
45	SJ037.01	17	Porca sext. M 16x 1,5x8	AB 103.01
46	AB041.01	17	Paraf. do dedo	AB 103.01
47	SJ002.01	34	Porca sext. 1/4" UNC	-
48	SK002.01	34	Arruela lisa 1/4"	-
49	BB032.02	17	Suporte	-
50	BB030.02	17	Mancal	-
51	BB031.02	17	Suporte	-
52	SI003.01	34	Paraf.sext. 1/4x 3/4" UNC	-
53	AB012.01	1	Semi-eixo	-
54	AB026.01	1	Suporte	-
55	SI015.01	8	Paraf.sext. 5/16x 1 1/4" UNC	-
56	SJ003.01	8	Porca sext. 5/16" UNC	-
57	AB027.01	1	Arrastador	-
58	AB033.01	2	Catraca	-
59	AB028.01	1	Cubo	-
60	AB031.01	1	Engrenagem	-
61	AB029.01	1	Mola	-
62	AB030.01	1	Capa	-
63	AB038.01	1	Parafuso	-
64	DE046.01	1	Arruela	-
65	AB102.01	3	Caixa de Rolam.Completa	-
66	SI0110.01	1	Paraf. frances 3/8x1 1/2" UNC	-
67	SI025.01	1	Paraf.sext. 3/8 x 1 1/2" UNC	-

SEM-FIM DA PLATAFORMA (A Partir da CA no. 2303)
