Открытый узел

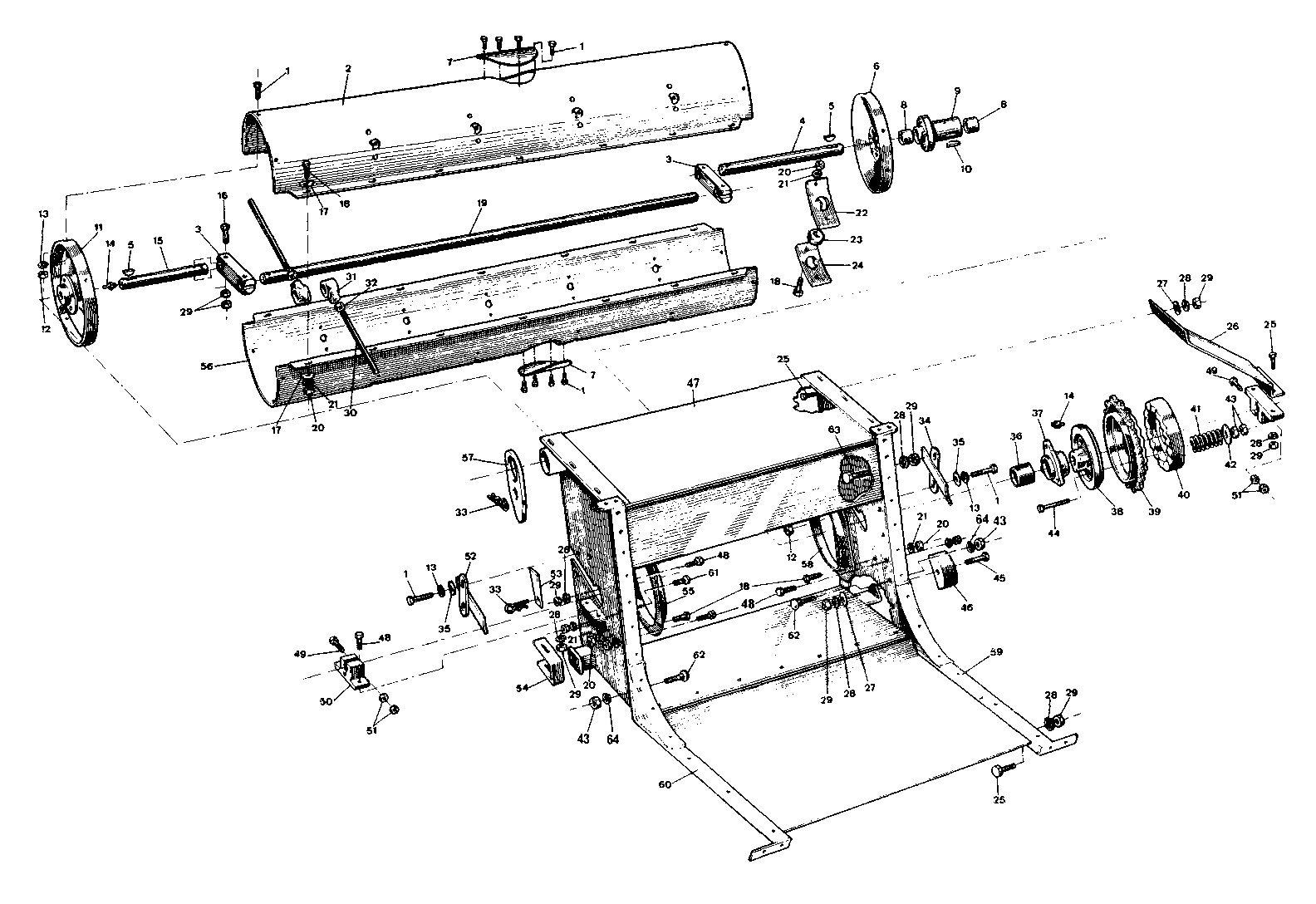

ROLO ALIMENTADOR DO CILINDRO (A Partir da CA no. 2303)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SI011.01	20	Paraf. sext. 5/16x 5/8" UNC	-
2	BB029.01	1	Tubo	-
3	BB025.02	2	Manivela	-
4	BB023E.02	1	Semi-eixo esquerdo	-
5	BB026.01	2	Chaveta	-
6	BB202E.01	1	Disco	-
7	BB053.01	1	Tampa	-
8	BB034.02	2	Bucha	BB 204.02
9	BB033.01	1	Arrastador	BB 204.02
10	BB038.01	1	Chaveta	-
11	BB202D.01	1	Disco direito	-
12	SJ003.01	16	Porca sext. 5/16" UNC	-
13	SK031.01	16	Arruela de pressão 5/16"	-
14	SG001.01	2	Graxeira	-
15	BB023D.02	1	Semi-eixo	-
16	SI031.01	4	Paraf.sext. 3/8x 2 1/4" UNC	-
17	SK002.01	28	Arruela lisa 1/4"	-
18	SI002.01	48	Paraf.sext. 1/4x 5/8" UNC	-
19	AB014.02	1	Eixo	-
20	SJ002.01	82	Porca sext. 1/4" UNC	-
21	SK030.01	70	Arruela de pressão 1/4"	-
22	BB031.02	24	Suporte	-
23	BB030.02	24	Mancal	-
24	BB032.02	24	Suporte	-
25	SI023.01	8	HEX BOLT	-
26	AA028E.01	1	Suporte	-
27	SK004.01	4	Arruela lisa 3/8"	-
28	SK032.01	18	Arruela de pressão 3/8"	-
29	SJ004.01	18	Porca sext. 3/8" UNC	-
30	BB048.01	24	Parafuso do dedo	BB 103.01
31	AB037.01	24	Mancal do dedo	BB 103.01
32	SJ037.01	24	Porca sext. M 16x 1,5x8	BB 103.01
33	AA030.01	2	Contra-pino	-
34	AA211E.01	1	Escora	-
35	SK003.01	4	Arruela lisa 5/16"	-
36	BB040.01	1	Bucha	BB 207.01
37	BB039.01	1	Mancal	BB 207.01
38	BB041.01	1	Cubo	BB 105.01
39	BB042.01	1	Engrenagem	BB 105.01
40	BB043.01	1	Catraca	BB 105.01
41	BB045.01	4	Mola	BB 105.01
42	SK006.01	4	Arruela lisa 1/2"	BB 105.01
43	SJ006.01	12	Porca sext. 1/2" UNC	BB 105.01
44	SI096.01	4	Paraf. sext. 1/2X 4 1/4" UNC	BB 105.01
45	SI028.01	1	Paraf.sext. 3/8x 2 3/4" UNC	-
46	AA029.01	1	Tensor	-
47	AA210.01	1	Caixa do rolo	-
48	SI024.01	9	Paraf.sext. 3/8x 1 1/4" UNC	-
49	SI073.01	2	Paraf. sext. 7/16x 2 1/2" UNC	-
50	BB044.02	2	Mancal	-
51	SJ005.01	4	Porca sext. 7/16" UNC	-
52	AA211D.01	1	Fixador direito	-
53	AA033.01	2	Chaveta	-
54	AA032.01	2	Bracadeira	-
55	BB037D.01	1	Disco	-
56	BB047.01	1	Tubo	-
57	AA031.01	2	Suporte	-
58	BB037E.01	1	Disco Esquerdo	-
59	AA218E.01	1	Perna esquerda	-
60	AA218D.01	1	Perna direita	-
61	SI092.01	1	Paraf.frances 3/8x 1 1/4" UNC	-
62	SI0121.01	4	Paraf. francês 1/2X1 1/4"-UNC	-
63	SI025.01	6	Paraf.sext. 3/8 x 1 1/2" UNC	-
64	SK034.01	4	Arruela de pressão 1/2"	-

ROLO ALIMENTADOR DO CILINDRO (A Partir da CA no. 2303)
