Открытый узел

PICADOR DE PALHAS - TIRANTES

PICADOR DE PALHAS - TIRANTES

PICADOR DE PALHAS - TIRANTES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

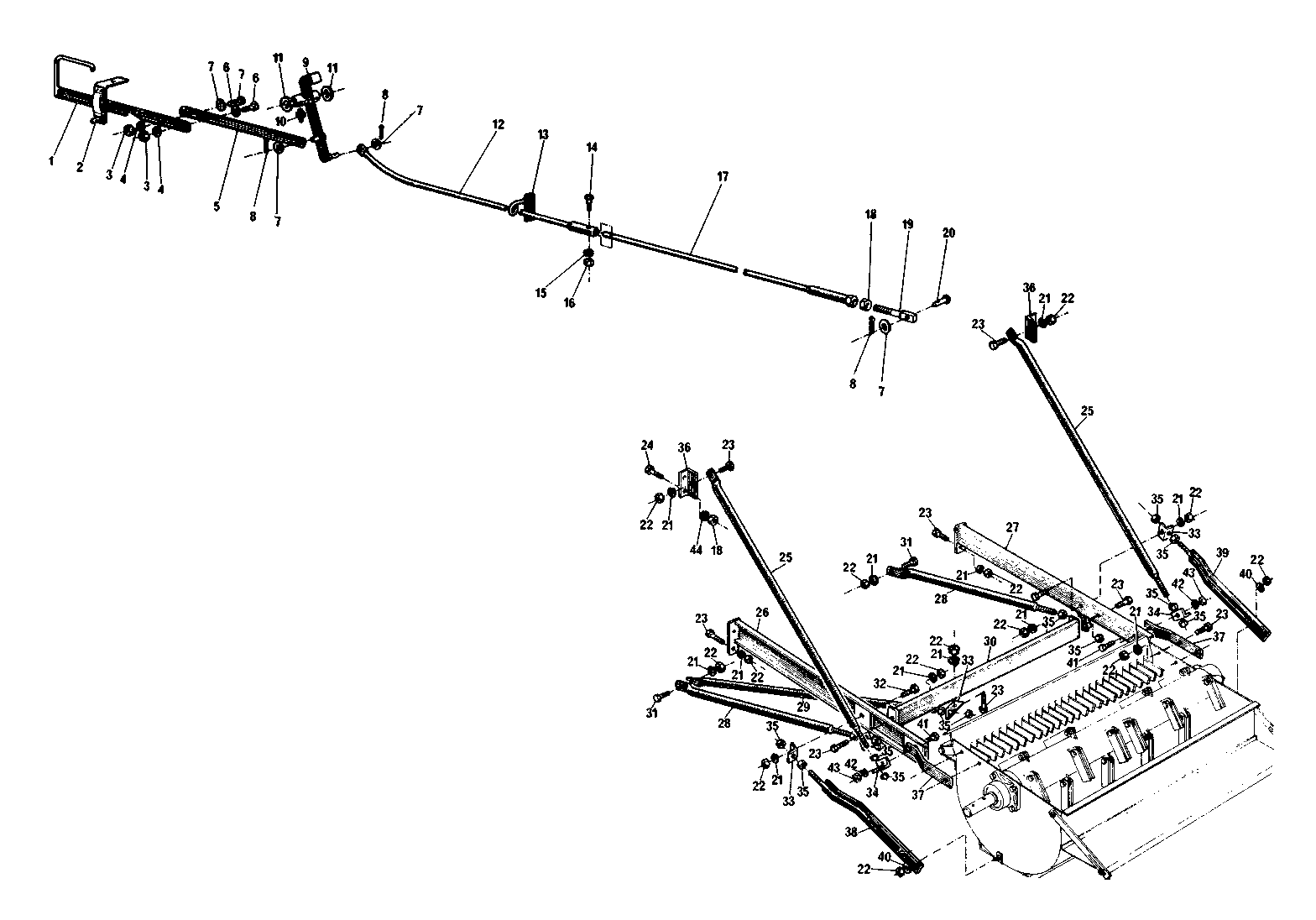

PICADOR DE PALHAS - TIRANTES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CF211.01	1	Alavanca de acionamento	-
2	CF212.01	1	Suporte	-
3	SJ003.01	2	Porca sext. 5/16" UNC	-
4	SK031.01	2	Arruela de pressão 5/16"	-
5	CF001.01	1	Tirante do inversor	-
6	SI012.01	5	Paraf.sext. 5/16x 3/4" UNC	-
7	SK003.01	2	Arruela lisa 5/16"	CF 102.01
8	SM002.01	2	Contra-pino 3/32x3/4"	CF 102.01
9	CF213.01	1	Inversor	CF 102.01
10	SG067.01	1	Graxeira	CF 102.01
11	CF035.01	3	Arruela	-
12	CF209.01	1	Tirante intermediário	-
13	CF210.01	1	Guia	-
14	SI0124.01	1	Paraf.sext.3/16x1"-UNC	-
15	SK037.01	1	Arruela de pressão 3/16"	-
16	SJ001.01	1	Porca sext. 3/16" UNC	-
17	CF208.01	1	Tirante traseiro	-
18	SJ005.01	5	Porca sext. 7/16" UNC	-
19	CF002.01	1	Terminal	-
20	CF003.01	1	Pino	-
21	SK034.01	18	Arruela de pressão 1/2"	-
22	SJ006.01	20	Porca sext. 1/2" UNC	-
23	SI041.01	14	HEX BOLT	-
24	SI036.01	4	Paraf.sext. 7/16x 1 1/4" UNC	-
25	CF218.01	2	Tirante lateral	-
26	CF214E.01	1	Cavalete esquerdo	-
27	CF214D.01	1	Cavalete direito	-
28	CF215.01	2	Tirante inferior	-
29	CF216.01	1	Tirante transversal	-
30	CF217.01	1	Cabeceira	-
31	SI042.01	2	Paraf.sext. 1/2x 1 1/2" UNC	-
32	SI046.01	2	Paraf.Sext.1/2x1.3/4" UNC	-
33	CF031.01	3	Fixador	-
34	CF032.01	2	Fixador	-
35	SJ009.01	14	Porca sext. 3/4" UNC	-
36	CF033.01	2	Fixador	-
37	CF034.01	2	Tirante de ligação	-
38	CF219F.01	1	Suporte esquerdo	-
39	CF219D.01	1	Suporte direito	-
40	SK006.01	2	Arruela lisa 1/2"	-
41	SI078.01	2	Paraf.Sext. 5/8X2.1/2"-UNC	-
42	SK038.01	2	Arruela de pressão 5/8"	-
43	SJ008.01	2	Porca sext. 5/8" UNC	-
44	SK033.01	4	Arruela de pressão 7/16"	-
