Открытый узел

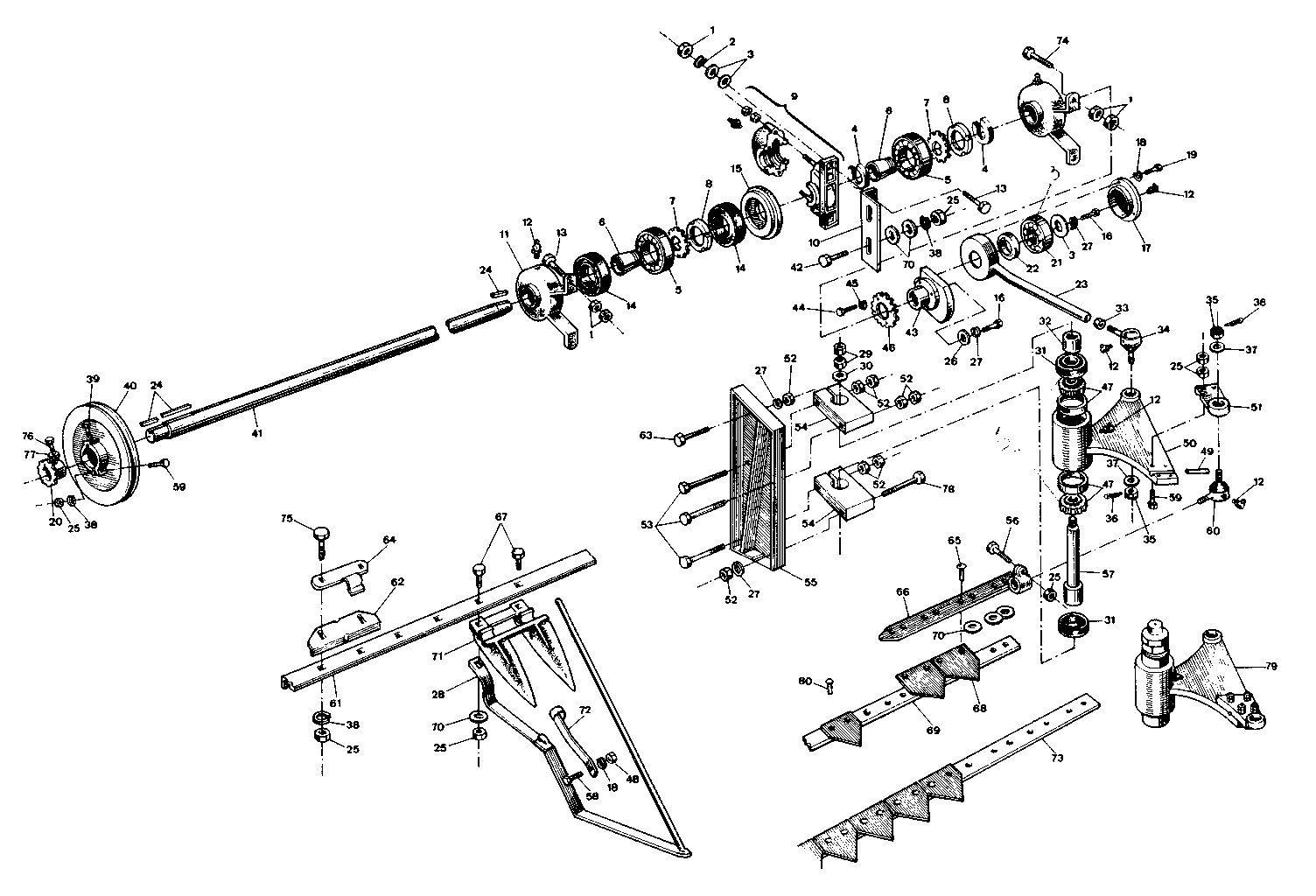

MECANISMO DE CORTE

MECANISMO DE CORTE

MECANISMO DE CORTE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

MECANISMO DE CORTE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ005.01	12	Porca sext. 7/16" UNC	-
2	SK033.01	10	Arruela de pressão 7/16"	-
3	SK020.01	8	Arruela lisa 7/16X50mm	-
4	-	2	Part 4	-
5	SN048.01	3	Rolamento	SN 109.01
6	SN006.01	3	Arruela	SN 109.01
7	SN006.01	3	Arruela	SN 109.01
8	SN006.01	3	Arruela	SN 109.01
9	SG104.01	1	Caixa de Rolamento	SN 109.01
10	AD005.01	1	Suporte	-
11	AD006.01	2	Caixa de Rolamento	-
12	SG002.01	6	Graxeira	-
13	SI064.01	6	PARAFUSO SEXT.	-
14	SD005.01	4	Retentor	-
15	CA031E.01	2	Tampa	-
16	SI045.01	2	Paraf. sext. 1/2x1" UNC	-
17	AD013.01	1	Tampa	-
18	SK030.01	3	Arruela de pressão 1/4"	-
19	SI003.01	3	Paraf.sext. 1/4x 3/4" UNC	-
20	AD002.01	1	Engrenagem Z-11	-
21	SN015.01	1	Rolamento	-
22	SD007.01	1	Retentor	-
23	AD201.01	1	Biela	-
24	AB024.01	3	Chaveta	-
25	SJ004.01	1	Porca sext. 3/8" UNC	Plataforma 12 pés - 32; 14 pés - 40
26	SK017.01	1	Arruela lisa 1/2"x 40mm	-
27	SK034.01	4	Arruela de pressão 1/2"	-
28	AD035.02	1	Dedo Tevantador	Plataforma 12 pés -15; 14 pés - 18
29	SJ036.01	2	Porca sext. 7/8" UNF	-
30	SK021.01	1	WASHER	-
31	SD008.01	2	Retentor	-
32	AD019.01	1	Bucha	-
33	SJ030.01	1	Porca sext. 1" UNF (LH)	-
34	SG056E.01	1	Terminal	-
35	SJ051.01	1	Porca castelada 5/8" - UNF	-
36	SM003.01	2	Contra-pino 1/8x1"	-
37	SK011.01	2	Arruela lisa 5/8"	-
38	SK032.01	1	Arruela de pressão 3/8"	Plataforma 12 pés - 32; 14 pés - 40
39	SI011.01	1	Paraf. sext. 5/16x 5/8" UNC	-
40	AD003.01	1	Polia	-
41	AD001.01	1	Eixo plataforma 12 pés	-
41	AD029.01	1	Eixo plataforma 14 pés	-
42	SI024.01	2	Paraf.sext. 3/8x 1 1/4" UNC	-
43	AD204.01	1	Excêntrico	-
44	SI013.01	4	Paraf.sext. 5/16x 7/8" UNC	-
45	SK031.01	7	Arruela de pressão 5/16"	-
46	AD008.01	1	Engrenagem Z-20	-
47	SN111.01	2	Rolamento	-
48	SJ002.01	2	Porca sext. 1/4" UNC	-
49	AD018.01	1	Pino	AD 101.01
50	AD014.01	1	Braço	AD 101.01
51	AD015.01	1	Terminal	AD 101.01
52	SJ006.01	4	Porca sext. 1/2" UNC	-
53	SI079.01	3	Paraf.sext. 1/2X5" - UNC	-
54	AD020.01	2	Mancal	-
55	AD203.01	1	Suporte	-
56	SI025.01	1	Paraf.sext. 3/8 x 1 1/2" UNC	-
57	AD012.01	1	Eixo	-
58	SI002.01	2	Paraf.sext. 1/4x 5/8" UNC	-
59	SI027.01	5	Paraf.sext. 3/8x 2" UNC	-
60	SG056D.01	1	Terminal	-
61	AA024.01	1	Barra plataf. 12 pés	-
61	AA025.01	1	Cantoneira-plataf. 14 pés	-
62	AD026.01	1	Guia	Plataforma 12 pés - 9; 14 pés - 11
63	SI031.01	3	Paraf.sext. 3/8x 2 1/4" UNC	-
64	AD032.01	1	Sobre-guia	Plataforma 12 pés - 9; 14 pés - 11
65	SL013.01	8	Rebite ferro 1/4 x 1"	-
66	AD202.01	1	Terminal	-
67	SI024.01	1	Paraf.sext. 3/8x 1 1/4" UNC	Plataforma 12 pés -30; 14 pés - 38
68	AD033.01	1	Faca	Plataforma 12 pés -47; 14 pés - 55
69	AD024.01	1	Barra-plat.12 Pés *	-
69	AD025.01	1	Barra-plat.14 Pés *	-
70	SK004.01	1	Arruela lisa 3/8"	Plataforma 12 pés -34; 14 pés - 42
71	AD034.01	1	Dedo duplo	Plataforma 12 pés -24; 14 pés - 28
72	AD028D.01	1	Suporte direito	-
72	AD028E.01	1	Suporte esquerdo	-
73	AD102.01	1	Conjunto lâminas - 12 pés	-
73	AD103.01	1	Conjunto lâminas - 14 pés	-
74	SI040.01	4	Paraf. sext. 7/16x 1 3/4" UNC	-
75	SI026.01	18	Paraf.Sext. 3/8X1.3/4"-UNC	-
76	SI012.01	1	Paraf.sext. 5/16x 3/4" UNC	-
77	SJ003.01	1	Porca sext. 5/16" UNC	-
78	SI048.01	1	Paraf.Sext. 1/2X4" - UNC	-
79	AD104.01	1	Conjunto do braço	-
80	SL010.01	1	Rebite 1/4X1/2"	Plataforma 12 pés -88; 14 pés -104
