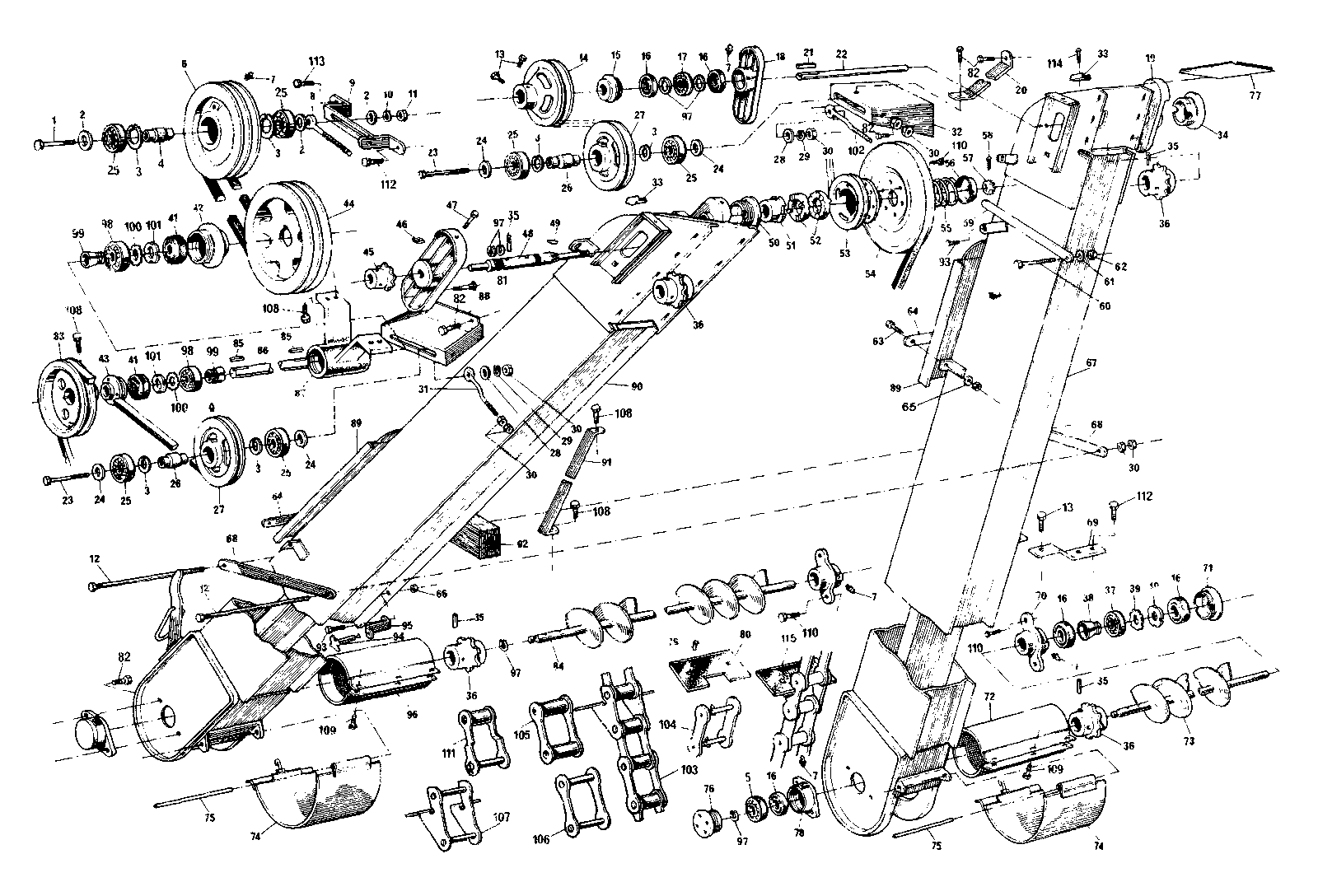

ELEVADORES (A PARTIR DA CA no. 3155)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SI075.01	1	Paraf. Sext. 7/16x4.1/2"-UNC	-
2	SK005.01	3	Arruela lisa 7/16"	-
3	SF007.01	6	Anel elástico	-
4	CE036.01	1	Eixo	-
5	SN001.01	2	Rolamento	-
6	CE024.01	1	Polia	-
7	SG001.01	15	Graxeira	-
8	CE020.01	1	Parafuso	-
9	CD030.02	1	Suporte	-
10	SK033.01	1	Arruela de pressão 7/16"	-
11	SJ005.01	1	Porca sext. 7/16" UNC	-
12	CD053.02	2	Parafuso	-
13	SI022.01	12	HEX BOLT	-
14	CD0128.01	1	Polia conduzida	-
15	CD0132.01	2	Tampa direita	-
16	SD006.01	17	Retentor	-
17	SN002.01	4	Rolamento	-
18	CD017D.02	2	Caixa de rolamento	-
19	CD017E.02	2	Caixa de rolamento	-
20	CD0148.01	1	Escora	-
21	CC016.01	1	Chaveta	-
22	CD087.02	1	Eixo	-
23	SI034.01	2	Paraf.sext. 3/8x 3 1/2" UNC	-
24	SK012.01	4	Arruela lisa 3/8x 35"	-
25	SN010.01	6	Rolamento	-
26	CA050.01	2	Eixo	-
27	BA009.01	2	Polia	-
28	SK004.01	5	Arruela lisa 3/8"	-
29	SK032.01	4	Arruela de pressão 3/8"	-
30	SJ004.01	11	Porca sext. 3/8" UNC	-
31	CD0117.01	1	Parafuso	-
32	CD223.01	1	Suporte	-
33	CD0119.01	4	Taramela	-
34	CD0131.01	1	Tampa	-
35	SG063.01	8	Pino elástico	-
36	CD009.01	4	SPROCKET	-
37	SN004.01	4	Rolamento	SN 107.01
38	SN036.01	4	Porca	SN 107.01
39	SN036.01	4	Porca	SN 107.01
40	SN036.01	4	Porca	SN 107.01
41	SD001.01	2	Retentor	-
42	CB008E.01	1	Tampa esquerda	-
43	CB008D.01	1	Tampa direita	-
44	CE026.01	1	Polia	-
45	CD007.01	2	Engrenagem	-
46	SJ061.01	4	Porca quadrada 3/8" UNC	-
47	CD035.02	4	Parafuso	-
48	CD088.02	1	Eixo	-
49	CD024.01	1	Chaveta	-
50	CD0132E.01	1	Tampa	-
51	CD020.01	1	Arrastador	-
52	AB033.01	2	Catraca	-
53	CD0127.01	1	Polia motriz	-
54	CA034.02	1	Polia conduzida	-
55	CD026.01	1	Mola	-
56	BB004.01	1	Tampa	-
57	SJ028.01	1	HEX NUT	-
58	SM009.01	1	Contra-pino 5/32x1.1/4"	-
59	CD042.01	1	Abracadeira	-
60	SI065.01	2	Paraf.Sext.5/16x7.1/2"-UNC	-
61	SK031.01	2	Arruela de pressão 5/16"	-
62	SJ003.01	2	Porca sext. 5/16" UNC	-
63	SI008.01	4	Parafuso sext. 1/4x 1 3/4" UNC	-
64	CD0121.01	2	Suporte	-
65	SK030.01	5	Arruela de pressão 1/4"	-
66	SJ002.01	5	Porca sext. 1/4" UNC	-
67	CD218.02	1	Elevador do grão limpo	-
68	CD043.02	2	Abraçadeira	-
69	CD081.02	1	Escora	-
70	CD085.02	2	Caixa de rolamento	-
71	CH002.01	2	Tampa	-
72	CD054.02	1	Tubo	-
73	CD204.02	1	Sem-Fim	-
74	CD220.01	2	Tampa	-
75	CD056.01	2	Pino	-
76	CD019D.02	2	Tampa direita	-
77	CD179.01	2	Tampa	-
78	CD016D.01	4	Caixa de rolamento	-
79	SL012.01	120	Rebite 1/4 x 3/4"	-
80	CD041.02	60	Pá	-
81	SI092.01	4	Paraf.frances 3/8x 1 1/4" UNC	-
82	SI013.01	6	Paraf.sext. 5/16x 7/8" UNC	-
83	CD0103.01	1	Polia intermediária	-
84	CD205.02	1	Sem-fim	-
85	AB035.01	2	Chaveta	-
86	CD0126.01	1	Eixo	-
87	CE011.01	1	Caixa de rolamento	-
88	CD222.01	1	Suporte	-
89	CD0120.01	2	Tampa de visita	-
90	CD219.02	1	Elevador	-
91	CD0118.01	1	Escora	-
92	CD0116.01	1	Separador	-
93	SI003.01	4	Paraf.sext. 1/4x 3/4" UNC	-
94	SG014.01	1	Presilha	-
95	CD0115.01	1	Suporte	-
96	CD055.02	1	Tubo	-
97	SF014.01	4	Anel elástico	-
98	SN037.01	2	Rolamento	SN 108.01
99	-	2	Part 99	SN 108.01
100	SN041.01	2	Arruela	SN 108.01
101	-	2	Part 101	SN 108.01
102	AB038.01	1	Parafuso	-
103	CD039.02	1	Corr.elev.do grão limpo s/pás	-
104	SG0109.01	2	LINK	-
105	SG0110.01	141	LINK	-
106	SG0111.01	79	Elo externo	-
107	SG0112.01	60	LINK	-
108	SI024.01	16	Paraf.sext. 3/8x 1 1/4" UNC	-
109	SI005.01	6	HEX BOLT	-
110	SI014.01	10	Paraf.sext. 5/16x 1" UNC	-
111	SG0113.01	2	LINK	-
112	SI025.01	2	Paraf.sext. 3/8 x 1 1/2" UNC	-
113	SI023.01	1	HEX BOLT	-
114	SI0123.01	2	Parafuso fenda cabeça redonda 3/16x 1/2" UNC	-
115	CD107.02	1	Corrente	-
-	CD108.02	1	Corrente transportadora retrilha	-
-	CD040.02	1	Corr.do elev.da Retrilha s/pás	-

ELEVADORES (A PARTIR DA CA no. 3155)
