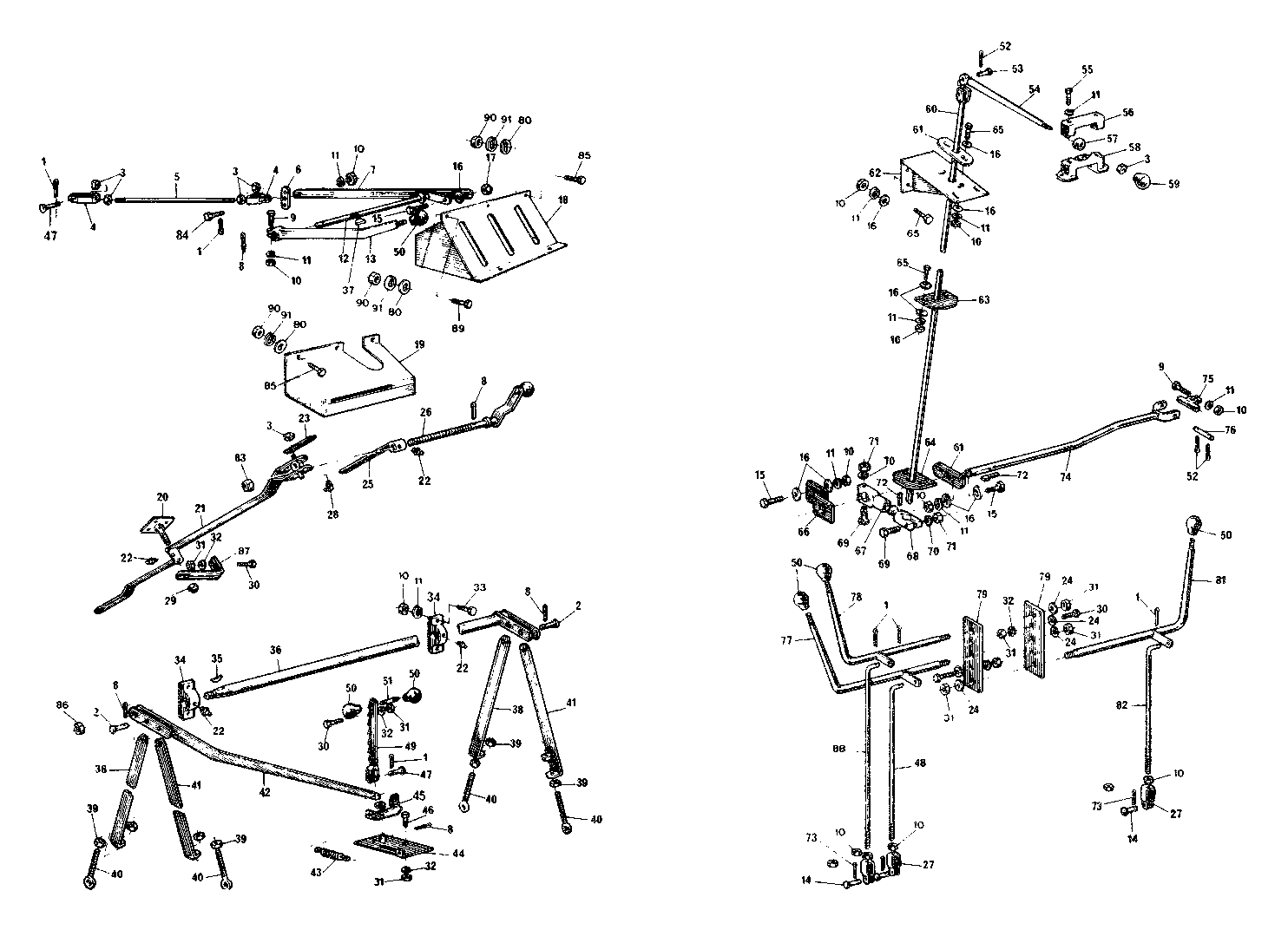

COMANDOS: HIDRÁULICOS, CÂMBIO, CÔNCAVO, VARIADOR DO CILINDRO E TANQUE GRANELEIRO (A Partir da CA no. 3155)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SM002.01	6	Contra-pino 3/32x3/4"	-
2	BE013.01	2	Pino	-
3	SJ016.01	6	Porca sext. 3/8" UNF	-
4	DG007.01	2	Terminal	-
5	CE080.01	1	Vareta	-
6	CE0101.01	1	Inversor	-
7	CE014.03	1	Tirante	-
8	SM004.01	5	Contra-pino 1/8x1.1/4"	-
9	SI025.01	2	Paraf.sext. 3/8 x 1 1/2" UNC	-
10	SJ004.01	29	Porca sext. 3/8" UNC	-
11	SK032.01	23	Arruela de pressão 3/8"	-
12	EC240.01	1	Inversor	-
13	EC213.03	1	Alavanca	-
14	FA069.01	3	Pino	-
15	SI024.01	7	Paraf.sext. 3/8x 1 1/4" UNC	-
16	SK004.01	17	Arruela lisa 3/8"	-
17	SJ031.01	1	Porca sext. 3/8" UNC autofren.	-
18	EC205.02	1	Painel	-
19	EC221.01	1	Painel	-
20	BC206.01	1	Eixo c/Flange	-
21	BC205.01	1	Alavanca	-
22	SG001.01	3	Graxeira	-
23	BC059.01	1	Ponteiro	-
24	SK003.01	7	Arruela lisa 5/16"	-
25	BC204.01	1	Mancal	-
26	EC220.01	1	Manivela	-
27	FA011.01	1	Terminal	-
28	SG002.01	1	Graxeira	-
29	SJ038.01	1	Porca Sext.5/8"-UNF-autofren.	-
30	SI015.01	2	Paraf.sext. 5/16x 1 1/4" UNC	-
31	SJ003.01	7	Porca sext. 5/16" UNC	-
32	SK031.01	4	Arruela de pressão 5/16"	-
33	SI026.01	4	Paraf.Sext. 3/8X1.3/4"-UNC	-
34	BE006.01	2	Vedação	-
35	AB034.01	1	Chaveta	-
36	BE201.01	1	Eixo	-
37	CD024.01	1	Chaveta	-
38	BE011.01	2	Tirante	-
39	SJ006.01	8	Porca sext. 1/2" UNC	-
40	BE012.01	4	Parafuso	-
41	BE010.01	2	Tirante	-
42	BE202.01	1	Alavanca	-
43	BE023.01	1	Mola	-
44	BE204.01	1	Trava	BE 102.01
45	BE203.01	1	Suporte	BE 102.01
46	SI013.01	2	Paraf.sext. 5/16x 7/8" UNC	-
47	DG039.01	2	Pino	-
48	FA010.01	1	Tirante	-
49	EC222.01	1	Cremalheira	-
50	SG007.01	6	Manipulo	-
51	EC0117.01	1	Paraf.prisioneiro	-
52	SM001.01	3	Contra-pino 3/32x1"	-
53	EC087.01	1	Pino	-
54	EC083.01	1	Alavanca de câmbio	-
55	SI032.01	2	Paraf.sext. 3/8x 2 1/2" UNC	-
56	EC084.01	1	Mancal	-
57	EC086.01	1	Rótula	-
58	EC085.01	1	Mancal	-
59	SG008.01	1	Manipulo	-
60	DE204.01	1	Eixo AR	-
61	DE021.01	2	Suporte	-
62	EC211.01	1	Painel	-
63	DE023.01	1	Suporte	-
64	DE022.01	1	Suporte	-
65	SI023.01	14	HEX BOLT	-
66	DE020.01	1	Suporte	-
67	DE018.01	1	Articulação	-
68	DE017.01	1	Articulação	-
69	SI04001	2	Paraf.Sext. 7/16X1.3/4"-UNC	-
70	SK1	2	Arruela de pressão 7/16"	-
71	SJ005.01	2	Porca sext. 7/16" UNC	-
72	DE033.01	2	Chaveta	-
73	SM012.01	3	Contra-pino 1/16x1"	-
74	DE201.01	1	Eixo CX	-
75	DE202.01	1	Articulação	-
76	DE032.01	1	Pino	-
77	FA203.01	1	Alavanca	-
78	FA201.01	1	Alavanca	-
79	EC088.01	2	Suporte	-
80	SK002.01	8	Arruela lisa 1/4"	-
81	FA202.01	1	Alavanca	-
82	FA009.01	1	Tirante	-
83	SJ029.01	1	Porca Sext.5/8"-UNC-autofren.	-
84	SI027.01	1	Paraf.sext. 3/8x 2" UNC	-
85	SI004.01	7	Paraf.sext. 1/4x 7/8" UNC	-
86	SJ036.01	1	Porca sext. 7/8" UNF	-
87	BC058.01	1	Suporte	-
88	FA008.01	1	Tirante	-
89	SI005.01	1	HEX BOLT	-
90	SJ002.01	8	Porca sext. 1/4" UNC	-
91	SK030.01	8	Arruela de pressão 1/4"	-
-	DE203.01	1	Eixo CX	-
-	DE019.01	1	ARTICULAÇÃO	-

COMANDOS: HIDRÁULICOS, CÂMBIO, CÔNCAVO, VARIADOR DO CILINDRO E TANQUE GRANELEIRO (A Partir da CA no. 3155)
