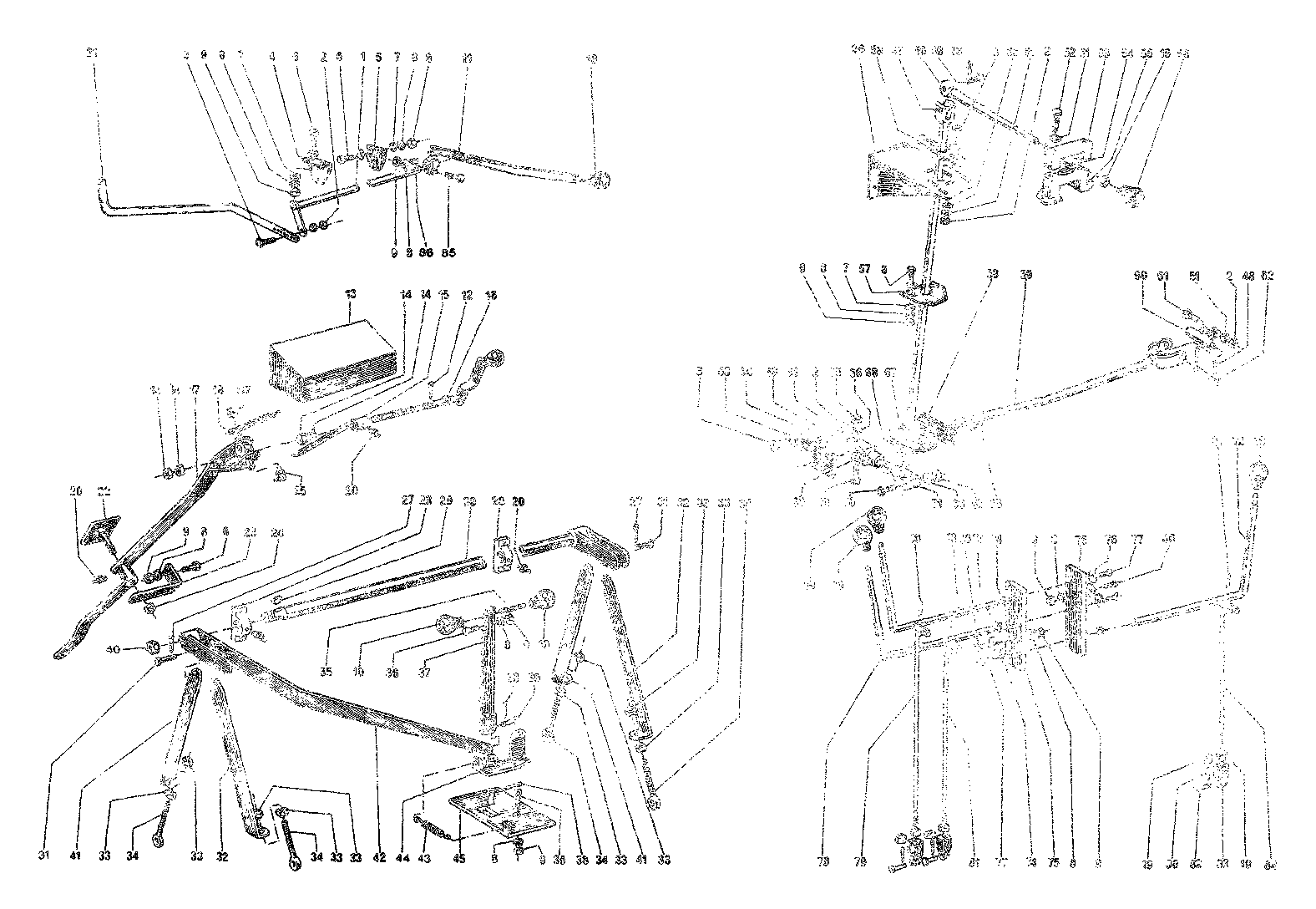

COMANDOS: HIDRÁULICOS, CÂMBIO, CÔNCAVO, VARIADOR DO CILINDRO E TANQUE GRANELEIRO (A Partir da CA no. 1660)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	EC224.01	1	Inversor	-
2	SJ004.01	19	Porca sext. 3/8" UNC	-
3	SI024.01	13	Paraf.sext. 3/8x 1 1/4" UNC	-
4	EC0104.01	1	Suporte	-
5	EC0105.01	1	Suporte	-
6	SI014.01	5	Paraf.sext. 5/16x 1" UNC	-
7	SK003.01	5	Arruela lisa 5/16"	-
8	SK031.01	12	Arruela de pressão 5/16"	-
9	SJ003.01	12	Porca sext. 5/16" UNC	-
10	SG007.01	8	Manipulo	-
11	EC213.02	1	Alavanca	-
12	SM019.01	1	Contra-pino 5/32x1.3/4"	-
13	EC221.01	1	Painel	-
14	SJ008.01	4	Porca sext. 5/8" UNC	-
15	BC204.01	1	Mancal	-
16	EC220.01	1	Manivela	-
17	BC205.01	1	Alavanca	-
18	BC059.01	1	Ponteiro	-
19	SJ004.01	9	Porca sext. 3/8" UNC	-
20	SG001.01	2	Graxeira	-
21	CE014.02	1	Tirante	-
22	BC206.01	1	Eixo c/Flange	-
23	BC058.01	1	Suporte	-
24	SJ051.01	1	Porca castelada 5/8" - UNF	-
25	SG002.01	3	Graxeira	-
26	EC228.01	1	Suporte	-
27	SM004.01	4	Contra-pino 1/8x1.1/4"	-
28	BE009.01	2	Mancal	-
29	AB034.01	1	Chaveta	-
30	BE201.01	1	Eixo	-
31	BE013.01	4	Pino	-
32	BE010.01	2	Tirante	-
33	SJ006.01	8	Porca sext. 1/2" UNC	-
34	BE012.01	4	Parafuso	-
35	EC0117.01	1	Paraf.prisioneiro	-
36	SI012.01	2	Paraf.sext. 5/16x 3/4" UNC	-
37	EC222.01	1	Cremalheira	-
38	SM002.01	2	Contra-pino 3/32x3/4"	-
39	DG039.01	1	Pino	-
40	SJ036.01	2	Porca sext. 7/8" UNF	-
41	BE011.01	2	Tirante	-
42	BE202.01	1	Alavanca	-
43	BE023.01	1	Mola	-
44	BE203.01	1	Suporte	BE 101.01
45	BE204.01	1	Trava	BE 101.01
46	SI015.01	4	Paraf.sext. 5/16x 1 1/4" UNC	-
47	DE204.01	1	Eixo AR	-
48	SM014.01	3	Contra-pino 3/32x1.1/4"	-
49	EC087.01	1	Pino	-
50	EC083.01	1	Alavanca de câmbio	-
51	SK032.01	11	Arruela de pressão 3/8"	-
52	SI032.01	2	Paraf.sext. 3/8x 2 1/2" UNC	-
53	EC084.01	1	Mancal	-
54	EC086.01	1	Rótula	-
55	EC085.01	1	Mancal	-
56	SG008.01	1	Manipulo	-
57	DE023.02	1	Suporte	Máqs. E
58	DE021.01	1	Suporte	-
59	DE201.01	1	Eixo CX	-
60	DE202.01	1	Articulação	-
61	SI025.01	1	Paraf.sext. 3/8 x 1 1/2" UNC	-
62	DE032.01	1	Pino	-
63	SK004.01	16	Arruela lisa 3/8"	-
64	DE020.01	1	Suporte	-
65	SJ005.01	2	Porca sext. 7/16" UNC	-
66	SK033.01	2	Arruela de pressão 7/16"	-
67	DE022.02	1	Suporte	-
68	DE033.01	2	Chaveta	-
69	DE018.01	1	Articulação	-
70	SI069.01	2	Paraf.sext. 7/16x2" - UNC	-
71	DE017.01	1	Articulação	-
72	FA202.02	1	Alavanca	-
73	FA201.01	1	Alavanca	-
74	SK028.01	3	Arruela lisa 1/4x9/16	-
75	EC088.01	2	Suporte	-
76	SK027.01	3	Arruela lisa 1/4x3/4"	-
77	SI001.01	3	Paraf.sext. 1/4x 1/2" UNC	-
78	FA203.01	1	Alavanca	-
79	FA008.01	1	Tirante	-
80	SM012.01	9	Contra-pino 1/16x1"	-
81	FA010.01	1	Tirante	-
82	FA069.01	3	Pino	-
83	FA011.01	3	Terminal	-
84	FA009.01	1	Tirante	-
85	SI016.01	1	Parafuso sext. 5/16x 1 1/2"UNC	-
86	CD024.01	1	Chaveta	-
87	SJ016.01	1	Porca sext. 3/8" UNF	-
-	DE205.01	1	Eixo Ar	-
-	DE048.01	1	Suporte	Máqs. GR e GRE
-	DE203.01	1	Eixo CX	-

COMANDOS: HIDRÁULICOS, CÂMBIO, CÔNCAVO, VARIADOR DO CILINDRO E TANQUE GRANELEIRO (A Partir da CA no. 1660)
