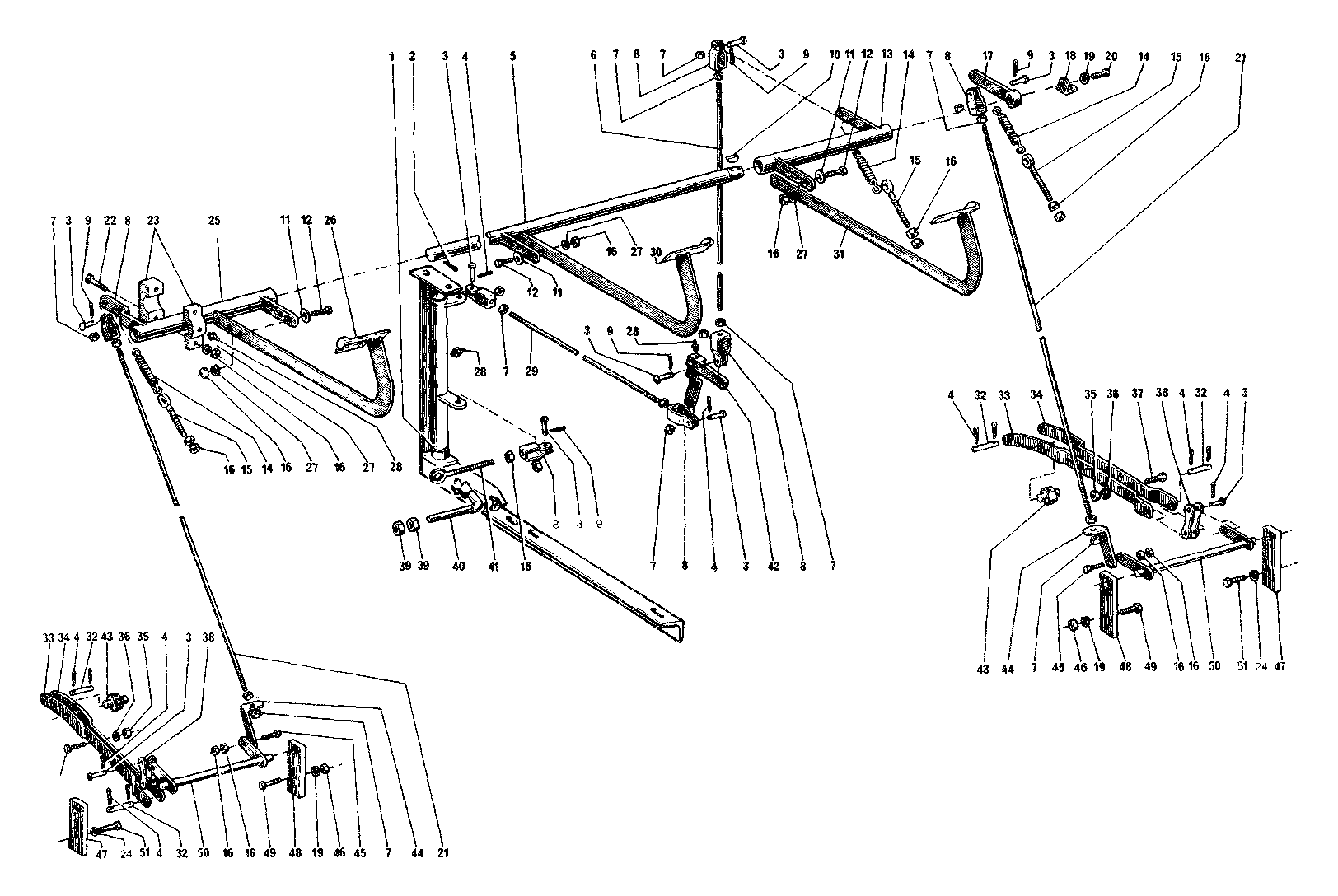

COMANDOS DO FREIO E EMBREAGEM (A Partir da CA no. 1660)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DD208.01	1	Conj.suporte de embreagem- CX	-
2	SM016.01	1	Contra-pino 3/16x2"	-
3	DG039.01	9	Pino	-
4	SM014.01	13	Contra-pino 3/32x1.1/4"	-
5	DG015.01	11	Eixo	-
6	DD035.01	1	Tirante	-
7	SJ016.01	19	Porca sext. 3/8" UNF	-
8	DG008.01	6	Terminal	-
9	SM003.01	3	Contra-pino 1/8x1"	-
10	AB034.01	1	Chaveta	-
11	SK004.01	9	Arruela lisa 3/8"	-
12	SI024.01	9	Paraf.sext. 3/8x 1 1/4" UNC	-
13	DD202.01	1	Inversor	-
14	BD033.01	2	Mola	-
15	DD030.01	3	Parafuso	-
16	SJ004.01	24	Porca sext. 3/8" UNC	-
17	DG206.01	1	Inversor	-
18	DD031.01	1	Suporte	-
19	SK033.01	7	Arruela de pressão 7/16"	-
20	SI035.01	1	Paraf. sext. 7/16x 1" UNC	-
21	DG037.01	2	Tirante	-
22	SI028.01	24	Paraf.sext. 3/8x 2 3/4" UNC	-
23	DG204.01	2	Mancal	-
24	SK034.01	4	Arruela de pressão 1/2"	-
25	DG203.01	1	Inversor direito	-
26	EC204.01	1	Pedal de Freio	-
27	SK032.01	13	Arruela de pressão 3/8"	-
28	SG001.01	4	Graxeira	-
29	DD034.01	1	vareta - CX	-
30	EC203.01	1	Pedal do freio	-
31	EC202.01	1	Pedal da embreagem	-
32	DG020.01	4	Pino	-
33	DG034E.01	2	Braço	-
34	DG034E.01	2	Braço	-
35	SJ003.01	4	Porca sext. 5/16" UNC	-
36	SK031.01	4	Arruela de pressão 5/16"	-
37	SI014.01	4	Paraf.sext. 5/16x 1" UNC	-
38	DG006.01	4	Algema	-
39	SJ018.01	2	Porca sext. 1/2" UNF	-
40	SG051.01	1	Vareta do garfo	-
41	DD024.01	1	Parafuso	-
42	SS201.01	1	Inversor	-
43	DG013.01	2	Rótula	-
44	DG035.01	2	Suporte- CX	-
45	SI025.01	2	Paraf.sext. 3/8 x 1 1/2" UNC	-
46	SJ005.01	3	Porca sext. 7/16" UNC	-
47	DG032.01	4	Mancal	-
48	DG033.01	2	Mancal	-
49	SI037.01	4	Paraf.sext. 7/16x 1 1/2" UNC	-
50	DG202.01	4	Inversor	-
51	SI042.01	4	Paraf.sext. 1/2x 1 1/2" UNC	-
-	DG036.01	2	Suporte - AR	-
-	DD033.01	1	vareta - AR	-
-	DD207.01	1	Conj.suporte da embreagem- AR	-

COMANDOS DO FREIO E EMBREAGEM (A Partir da CA no. 1660)
