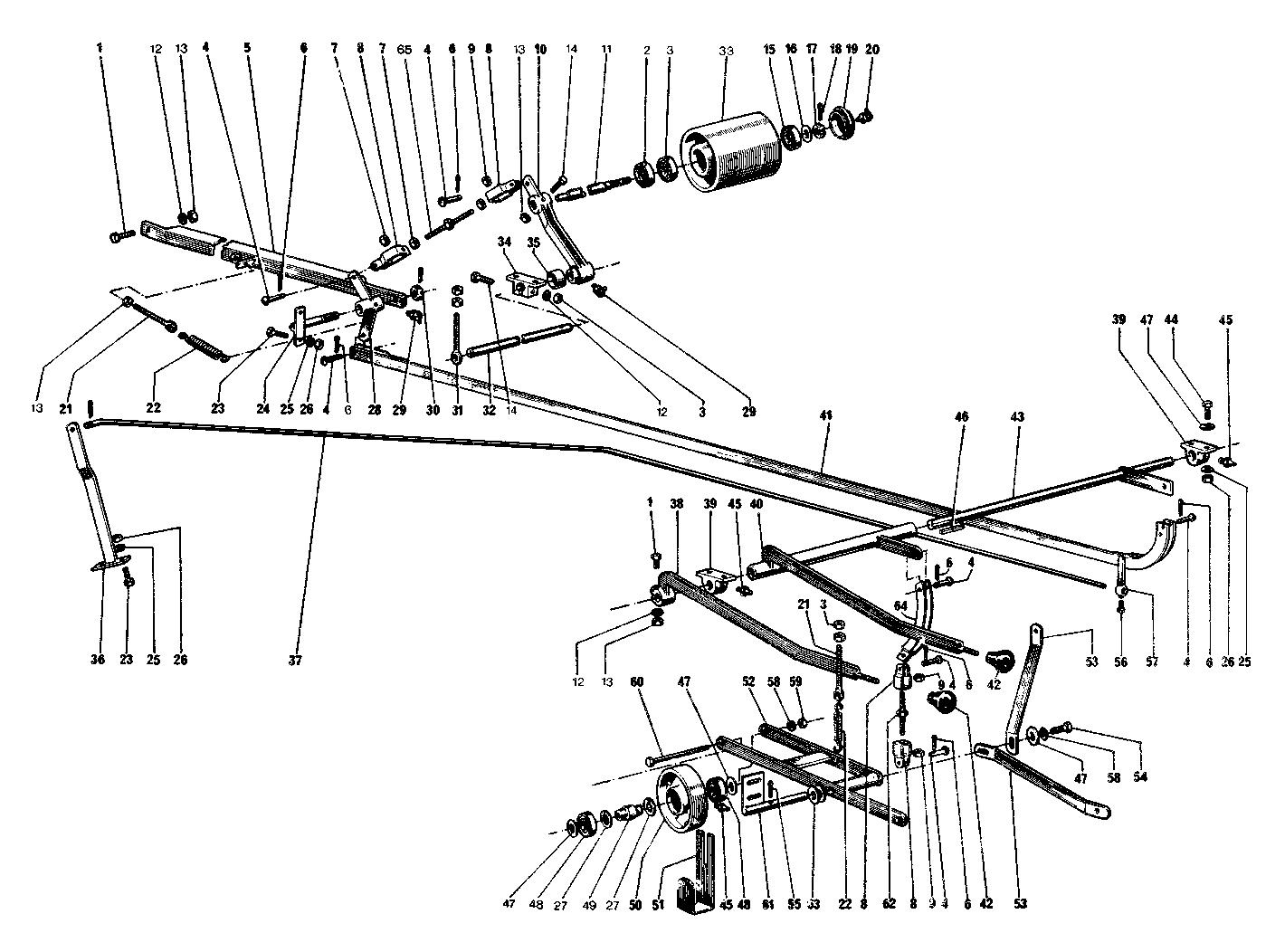

COMANDOS DA TRILHADEIRA E DA PLATAFORMA DE CORTE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SI025.01	2	Paraf.sext. 3/8 x 1 1/2" UNC	-
2	SD002.01	1	Retentor	-
3	SN014.01	1	Rolamento	-
4	DG039.01	10	Pino	-
5	BD013.01	1	Suporte	-
6	SM002.01	13	Contra-pino 3/32x3/4"	-
7	SJ006.01	6	Porca sext. 1/2" UNC	-
8	EC081.01	4	Terminal	-
9	SJ026.01	4	Porca sext. 1/2"UNC (L.H)	-
10	BD005.01	1	Manivela	BD 102.01
11	BD010.01	1	Eixo	BD 102.01
12	SK032.01	3	Arruela de pressão 3/8"	BD 102.01
13	SJ004.01	11	Porca sext. 3/8" UNC	BD 102.01
14	SI032.01	2	Paraf.sext. 3/8x 2 1/2" UNC	BD 102.01
15	SN044.01	1	Rolamento	-
16	BD025.01	1	Arruela	-
17	SJ050.01	1	Porca castelada 3/4" - UNF	-
18	SM004.01	1	Contra-pino 1/8x1.1/4"	-
19	BD006.01	1	Tampa	-
20	SG002.01	1	Graxeira	-
21	BD022.01	2	Parafuso	-
22	BD023.01	2	Mola	-
23	SI014.01	6	Paraf.sext. 5/16x 1" UNC	-
24	BD206.01	1	Eixo	-
25	SK031.01	6	Arruela de pressão 5/16"	-
26	SJ003.01	6	Porca sext. 5/16" UNC	-
27	SF008.01	2	Anel elástico	-
28	BD205.02	1	Inversor	-
29	SG003.01	2	Graxeira	-
30	SJ051.01	1	Porca castelada 5/8" - UNF	-
31	BE012.01	2	Parafuso	-
32	BD008.01	1	Eixo	-
33	BD004.01	1	Polia	-
34	BD012.01	2	Mancal	-
35	BD024.01	1	Bucha	-
36	EC0114.01	1	Suporte	-
37	EC0115.01	1	Tirante	-
38	EC206.02	1	Alavanca	-
39	EC018.01	2	Mancal	-
40	EC201.02	1	Alavanca	-
41	BD203.02	1	Tirante	-
42	SG049.01	2	Manøpulo	-
43	EC214.02	1	Inversor	-
44	SJ015.01	4	Porca sext. M8	-
45	SG001.01	4	Graxeira	-
46	EC0122.01	1	KEY	-
47	SK018.01	7	Arruela lisa 7/16x 35"	-
48	SN013.01	2	Rolamento	-
49	EC0110.01	1	Eixo	-
50	EC0100.01	1	Polia	-
51	EC0111.01	1	Suporte	-
52	EC210.02	1	Suporte	-
53	EC0113.01	2	Tirante	-
54	SI037.01	2	Paraf.sext. 7/16x 1 1/2" UNC	-
55	SM007.01	1	Contra-pino 3/16x 1 1/2"	-
56	SI002.01	1	Paraf.sext. 1/4x 5/8" UNC	-
57	EC225.01	1	Ponteiro	-
58	SK033.01	3	Arruela de pressão 7/16"	-
59	SJ005.01	1	Porca sext. 7/16" UNC	-
60	SI072.01	1	Paraf.sext.7/16x4" - UNC	-
61	EC232.01	1	Eixo	-
62	EC0109.01	1	Parafuso	-
63	SK010.01	2	Arruela lisa 1"	-
64	EC089.01	1	Tirante	-
65	BD011.01	1	Parafuso	-

COMANDOS DA TRILHADEIRA E DA PLATAFORMA DE CORTE
