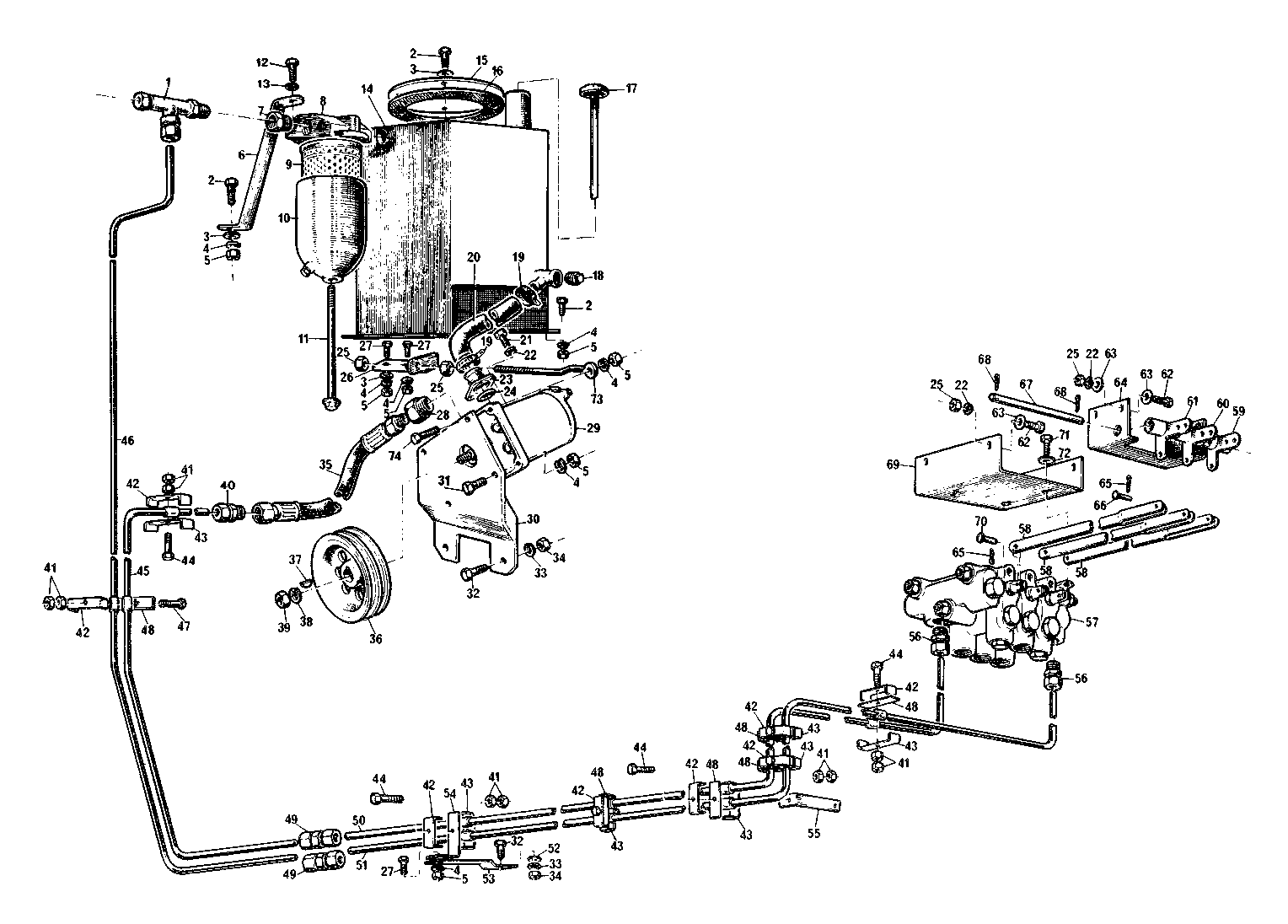

CIRCUITO HIDRÁULICO DO COMANDO (A Partir da CA no. 5201)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SC125.01	1	Conexão	-
2	SI013.01	9	Paraf.sext. 5/16x 7/8" UNC	-
3	SK003.01	10	Arruela lisa 5/16"	-
4	SK031.01	12	Arruela de pressão 5/16"	-
5	SJ003.01	12	Porca sext. 5/16" UNC	-
6	FA0123.01	1	Escora do filtro	-
7	SC004.01	1	Conexão	SG 107.01
8	SG0114.01	1	Tampa do Filtro	SG 107.01
9	SG018.01	1	Elemento do Filtro	SG 107.01
10	SG0115.01	1	Carcaça do Filtro	SG 107.01
11	SG0116.01	1	Parafuso	SG 107.01
12	SI045.01	1	Paraf. sext. 1/2x1" UNC	-
13	SK034.01	1	Arruela de pressão 1/2"	-
14	FA212.01	1	Depósito de óleo	FA 105.01
15	FA062.01	1	Tampa de inspeção	FA 105.01
16	FA0121.01	1	Junta	FA 105.01
17	FA066.01	1	Tampa de alimentação	FA 105.01
18	SG080.01	1	Bujão 3/4" BSP	FA 105.01
19	SG013.01	2	CLAMP	-
20	FA019.01	1	Mangueira	-
21	SI022.01	2	HEX BOLT	-
22	SK032.01	10	Arruela de pressão 3/8"	-
23	FA208.01	1	Conexão	FA 106.01
24	SE004.01	1	Anel de vedação	FA 106.01
25	SJ004.01	10	Porca sext. 3/8" UNC	-
26	FA214.01	1	Suporte	-
27	SI014.01	3	Paraf.sext. 5/16x 1" UNC	-
28	SC005.01	1	Conexão	-
29	SG108.01	1	Bomba hidráulica	-
30	FA215.01	1	Suporte da bomba	-
31	SI016.01	3	Parafuso sext. 5/16x 1 1/2"UNC	-
32	SI037.01	3	Paraf.sext. 7/16x 1 1/2" UNC	-
33	SK033.01	3	Arruela de pressão 7/16"	-
34	SJ005.01	3	Porca sext. 7/16" UNC	-
35	FA020.01	1	Mangueira	-
36	FA032.01	1	Polia	-
37	FA076.01	1	Chaveta	-
38	SK042.01	1	Arruela de pressào B 14	-
39	SJ013.01	1	Porca Sextavada M14x1,5	-
40	SC112.01	1	Conexão	-
41	SJ002.01	16	Porca sext. 1/4" UNC	-
42	FA045.01	7	Fixador	-
43	FA041.01	7	Fixador	-
44	SI009.01	7	Paraf.sext.1/4x2.1/4" - UNC	-
45	FA081.01	1	Tubulação de Pressão	-
46	FA095.01	1	Tubulação de Retorno	-
47	SI007.01	1	Paraf.sext.1/4x2" - UNC	-
48	FA057.01	6	Separador	-
49	SC124.01	2	Conexão	-
50	FA082.01	1	Tubulação de Pressão	-
51	FA094.01	1	Cano Hidráulico - Retorno	-
52	SK005.01	1	Arruela lisa 7/16"	-
53	FA077.01	1	Suporte	-
54	FA048.01	1	Suporte	-
55	FA050.01	1	Suporte	-
56	SC104.01	2	Conexão	-
57	SG111.01	1	Válvula de comando	-
58	FA219.02	3	Haste	-
59	FA013.01	1	Inversor	-
60	FA014.01	1	Inversor	-
61	FA012.01	1	Inversor	-
62	SI023.01	8	HEX BOLT	-
63	SK004.01	12	Arruela lisa 3/8"	-
64	FA0129.01	1	Suporte	-
65	SM011.01	6	Contra-pino 1/16x3/4"	-
66	FA069.01	3	Pino	-
67	FA015.01	1	Eixo	-
68	SM013.01	2	Contra-pino 3/32x7/8"	-
69	FA018.02	1	Suporte do comando	-
70	FA016.01	3	Pino	-
71	SI0116.01	3	Parafuso M8x1,5x15	-
72	SK025.01	3	Arruela lise A 8	-
73	CD0117.01	1	Parafuso	-
74	SI019.01	1	Paraf.sext.5/16x2" - UNC	-

CIRCUITO HIDRÁULICO DO COMANDO (A Partir da CA no. 5201)
