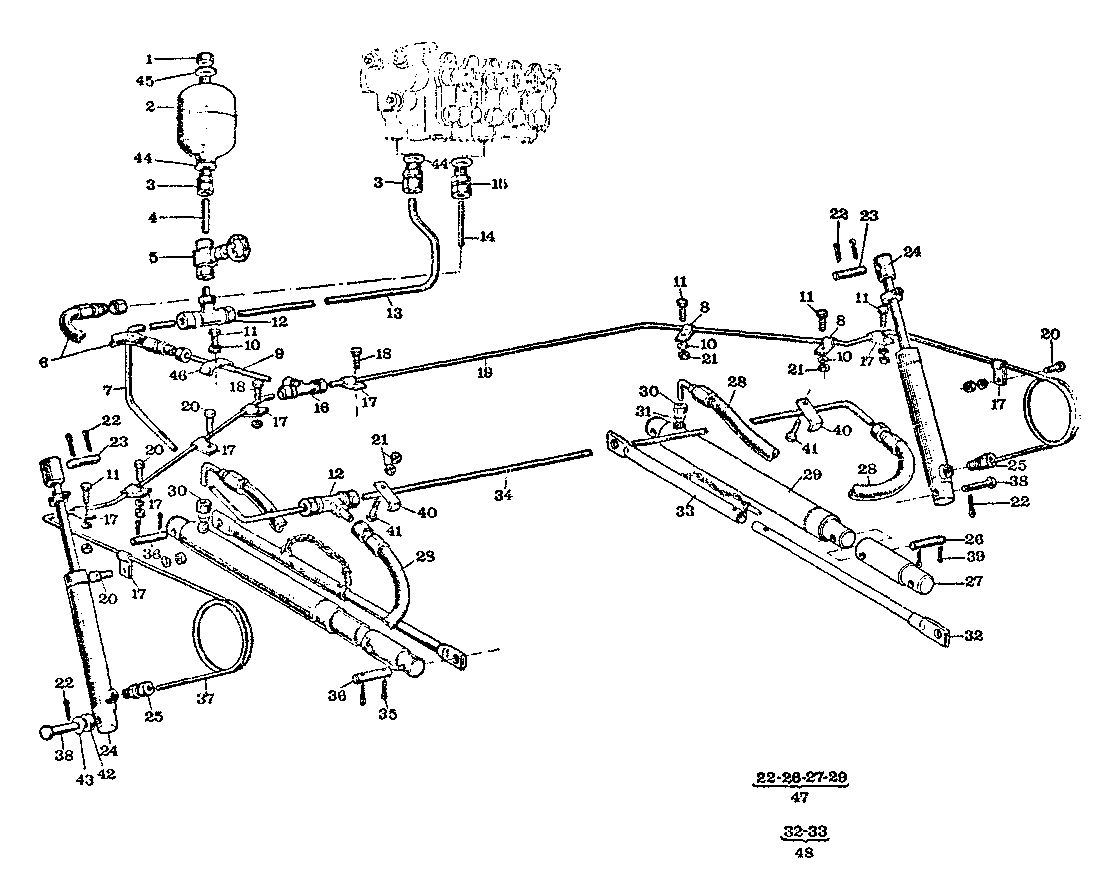

CIRCUITO HIDRÁULICO DA PLATAFORMA E DO MOLINETE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FA039.01	1	NUT	-
2	SG110.01	1	ACCUMULATOR	-
3	SC103.01	2	Conexão	-
4	FA084.02	1	Tubulação plataforma "Ramo 2"	-
5	SC119.01	1	Conexão	-
6	FA022.02	1	Mangueira	-
7	FA085.02	1	Cano Hidráulico	-
8	FA075.01	2	Fixador	-
9	FA089.02	1	Tubulação Molinete "Ramo 2" CX	-
10	SK030.01	11	Arruela de pressão 1/4"	-
11	SI003.01	5	Paraf.sext. 1/4x 3/4" UNC	-
12	SC117.01	2	Conexão	-
13	FA083.02	1	Tubulação plataforma "Ramo 1"	-
14	FA088.02	1	Tubulação maior molinete "Ramo 1"	-
15	FA0112.01	1	Conexão	-
16	SC130.01	1	Conexão	-
17	GA001.01	8	Passador	-
18	SI001.01	2	Paraf.sext. 1/4x 1/2" UNC	-
19	FA090.02	1	Tubulação Molinete " Ramo 3" Plataforma 12'	-
20	SI002.01	4	Paraf.sext. 1/4x 5/8" UNC	-
21	SJ002.01	12	Porca sext. 1/4" UNC	-
22	SM003.01	6	Contra-pino 1/8x1"	-
23	FA034.01	2	Pino	-
24	FA205.01	2	Cilindro hidráulico molinete	-
25	SC131.01	2	Conexão	-
26	FA0117.01	2	Pino( sómente p/ AR)	-
27	FA211.01	2	Extensão - (AR)	-
28	FA021.02	2	Mangueira lado esquerdo	-
29	FA204.02	2	Cilindro hidráulico plataforma	-
30	SC008.01	2	Porca de aperto	-
31	SC009.01	2	Anel de vedação	-
32	FA222.01	2	Haste dianteira	-
33	FA223.01	2	Haste traseira	-
34	FA086.01	1	Tubulação da Plataforma	-
35	SM016.01	8	Contra-pino 3/16x2"	-
36	FA036.01	4	PIN	-
37	FA091.02	1	Tubulação Molinete " Ramo 4" Plataforma 12'	-
38	FA035.01	2	Pino	-
39	SM004.01	4	Contra-pino 1/8x1.1/4"	-
40	EH001.01	2	Taramela	-
41	SI084.01	2	Parafuso sext. 1/4x 1 1/4" UNC	-
42	FA0122.01	8	Anel de encosto	-
43	SK011.01	2	Arruela lisa 5/8"	-
44	SK047.01	3	Arruela lisa	-
45	SK057.01	1	Arruela lisa A 28	-
46	FA0155.01	1	Fixador	-
47	FA101.01	2	Cilindro Hidr.c/Extenção (AR)	-
48	FA102.01	2	Escora Coxilha	-
-	FA0151.02	1	Tubulação Molinete " Ramo 3" Plataforma 14'	-
-	FA103.01	2	Escora completa - AR	-
-	FA0152.02	1	Tubulação Molinete " Ramo 4" Plataforma 14'	-
-	FA224.01	2	Tubo da escora - AR	-
-	FA0159.02	1	Tubulação Plataf. AR "Ramo 3"	-
-	FA0146.02	1	Tubulação Molinete "Ramo 2" AR	-

CIRCUITO HIDRÁULICO DA PLATAFORMA E DO MOLINETE
