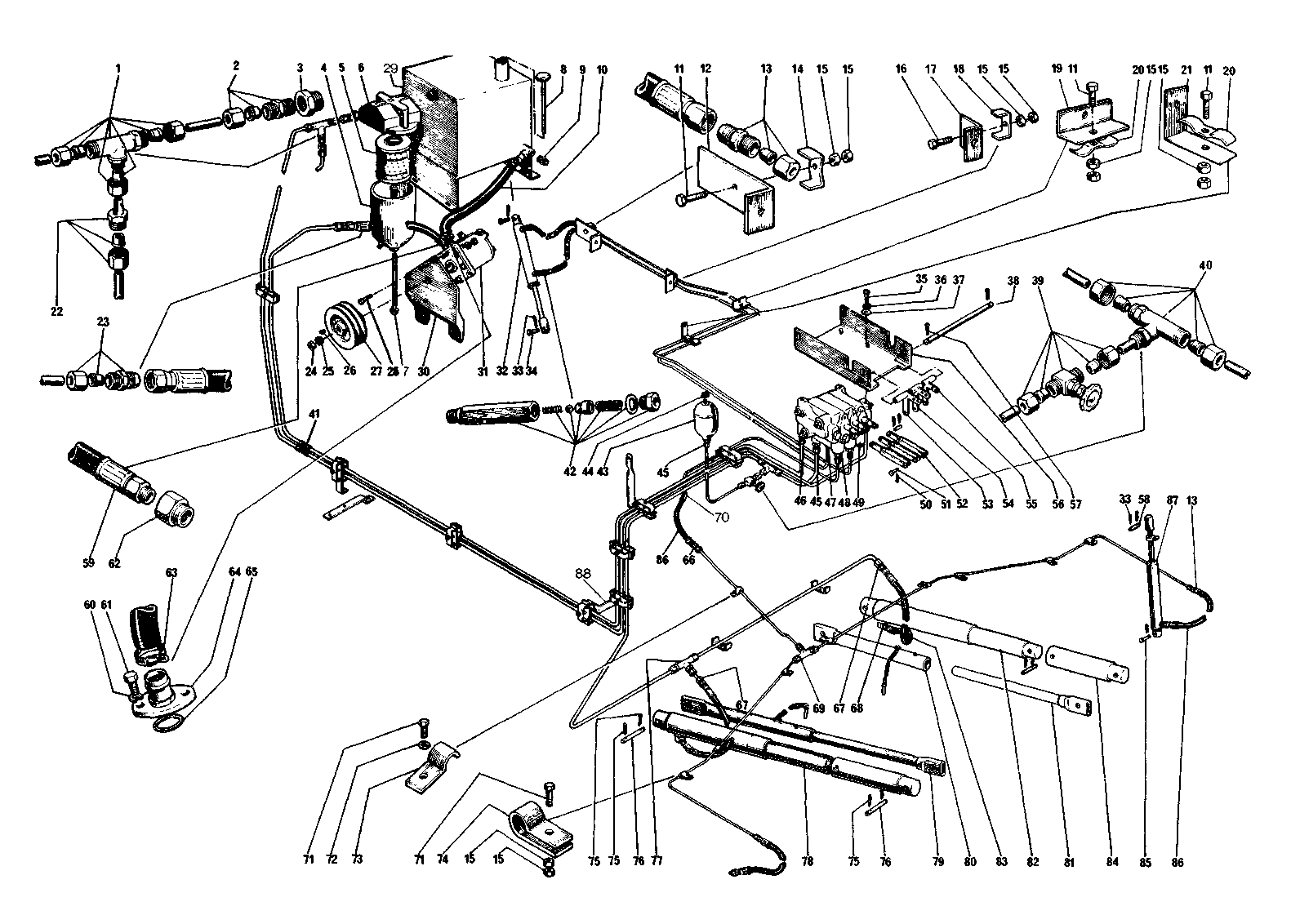

CIRCUITO HIDRÁULICO DA PLATAFORMA, DO MOLINETE E DA REDUZIDA (A Partir da CA no. 1660)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SC115.01	1	Conexão	-
2	SC101.01	1	Conexão	-
3	SC004.01	1	Conexão	-
4	SG0115.01	1	Carcaça do Filtro	SG 107.01
5	SG018.01	1	Elemento do Filtro	SG 107.01
6	SG0114.01	1	Tampa do Filtro	SG 107.01
7	SG0116.01	1	Parafuso	-
8	FA225.01	1	Tampa	-
9	SG080.01	1	Bujão 3/4" BSP	-
10	FA019.01	1	Mangueira	-
11	SI084.01	4	Parafuso sext. 1/4x 1 1/4" UNC	-
12	FA053.01	1	Suporte	-
13	SC107.01	4	Conexão	-
14	FA042.01	4	Fixador	-
15	SJ002.01	32	Porca sext. 1/4" UNC	-
16	SJ005.01	4	Porca sext. 7/16" UNC	-
17	FA054.01	1	Suporte	-
18	FA046.01	1	Fixador	-
19	FA052.01	1	Suporte	-
20	FA045.01	5	Fixador	-
21	FA050.02	1	Suporte	-
22	SC118.01	1	Conexão	-
23	SC112.01	1	Conexão	-
24	SJ013.01	1	Porca Sextavada M14x1,5	-
25	SK032.01	1	Arruela de pressão 3/8"	-
26	FA076.01	1	Chaveta	-
27	FA032.01	1	Polia	-
28	SI016.01	4	Parafuso sext. 5/16x 1 1/2"UNC	-
29	FA212.01	1	Depósito de óleo	-
30	FA031.01	1	Suporte	-
31	SG108.01	1	Bomba hidráulica	-
32	FA206.01	1	Cilindro hidráulico	-
33	SM004.01	9	Contra-pino 1/8x1.1/4"	-
34	FA040.01	2	Pino	-
35	SI0116.01	3	Parafuso M8x1,5x15	-
36	SK031.01	3	Arruela de pressão 5/16"	-
37	SK003.01	3	Arruela lisa 5/16"	-
38	FA015.01	1	Eixo	-
39	SC119.01	1	Conexão	-
40	SC117.01	1	Conexão	-
41	SC110.01	2	Conexão	-
42	SG109.01	1	Válvula	-
43	SG110.01	1	ACCUMULATOR	-
44	FA039.01	1	NUT	-
45	SC103.01	2	Conexão	-
46	SC104.01	2	Conexão	-
47	SC105.01	2	Conexão	-
48	SC106.01	1	Conexão	-
49	SG111.01	1	Válvula de comando	-
50	SM011.01	9	Contra-pino 1/16x3/4"	-
51	FA069.01	3	Pino	-
52	FA017.01	3	Vareta	-
53	FA012.01	1	Inversor	-
54	FA014.01	1	Inversor	-
55	FA013.01	1	Inversor	-
56	FA018.01	1	Suporte	-
57	SM013.01	2	Contra-pino 3/32x7/8"	-
58	FA034.01	1	Pino	-
59	FA020.01	1	Mangueira	-
60	SK032.01	2	Arruela de pressão 3/8"	-
61	ST030.01	1	Parafuso Sext.3/8x3/4" UNC	-
62	SC005.01	1	Conexão	-
63	SG013.01	2	CLAMP	-
64	FA208.01	1	Conexão	-
65	SE004.01	1	Anel de vedação	-
66	SC122.01	1	Conexão	-
67	SC113.01	2	Conexão	-
68	FA003.01	2	Conexão	-
69	SC116.01	1	Conexão	-
70	SC109.01	2	Conexão	-
71	SI002.01	9	Paraf.sext. 1/4x 5/8" UNC	-
72	SK030.01	9	Arruela de pressão 1/4"	-
73	FA074.01	1	Fixador	-
74	FA075.01	8	Fixador	-
75	SM016.01	9	Contra-pino 3/16x2"	-
76	FA036.01	4	PIN	-
77	SC114.01	1	Conexão	-
78	FA101.01	2	Cilindro Hidr.c/Extenção (AR)	-
79	FA103.01	2	Escora completa - AR	-
80	FA072.01	2	Haste Arrozeira	-
81	FA073.01	2	Haste Arr.	-
82	FA204.01	2	Cilindro Hidráulico	-
83	FA021.01	2	Mangueira	-
84	FA211.01	2	Extensão - (AR)	-
85	FA035.01	1	Pino	-
86	FA022.01	3	Mangueira	-
87	FA206.01	1	Cilindro hidráulico	-
88	FA055.01	1	Suporte	-
-	FA102.01	2	Escora Coxilha	-
-	FA070.01	2	Haste Cx.	-
-	FA071.01	2	Haste Cx.	-

CIRCUITO HIDRÁULICO DA PLATAFORMA, DO MOLINETE E DA REDUZIDA (A Partir da CA no. 1660)
