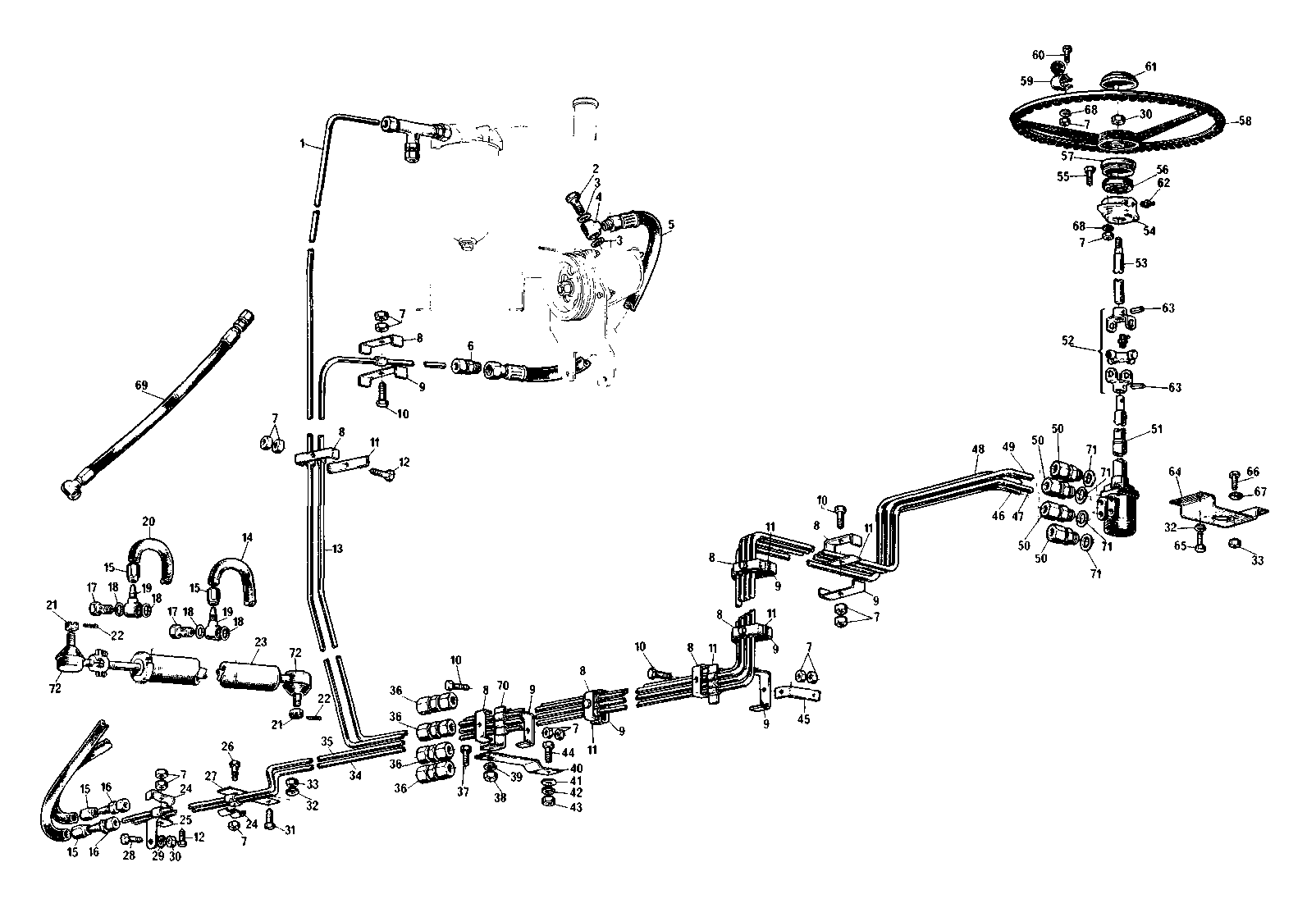

CIRCUITO HIDRÁULICO DA DIRECÃO (A Partir da CA no. 5201)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FA0101.01	1	Tubulação de retorno	-
2	FA028.01	1	Haste da conexão	FA 209.01
3	FA0118.01	2	Anel de vedação	FA 209.01
4	FA027.02	1	Cachimbo da conexão	FA 209.01
5	FA020.01	1	Mangueira	-
6	SC111.01	1	Conexão	-
7	SJ002.01	23	Porca sext. 1/4" UNC	-
8	FA045.01	8	Fixador	-
9	FA041.01	7	Fixador	-
10	SI009.01	7	Paraf.sext.1/4x2.1/4" - UNC	-
11	FA057.01	5	Separador	-
12	SI007.01	2	Paraf.sext.1/4x2" - UNC	-
13	FA098.01	1	Tubulação de pressão	-
14	FA0120.01	1	Mangueira comprida - CX	-
15	FA025.01	2	Terminal	-
16	SC120.01	2	Conexão	-
17	FA030.01	2	Haste da conexão	FA 210.01
18	FA0131.01	4	Anel de vedação	FA 210.01
19	FA029.02	2	Cachimbo de conexão	FA 210.01
20	FA024.01	1	Mangueira curta - CX	-
21	SJ057.01	2	Porca castelada 9/16" UNF	-
22	SM014.01	2	Contra-pino 3/32x1.1/4"	-
23	FA207.01	1	Cilindro Hidráulico	-
24	FA043.01	2	Fixador	-
25	FA056.01	1	Suporte	-
26	SI084.01	1	Parafuso sext. 1/4x 1 1/4" UNC	-
27	FA049.02	1	Fixador	-
28	SI041.01	1	HEX BOLT	-
29	SK034.01	1	Arruela de pressão 1/2"	-
30	SJ006.01	2	Porca sext. 1/2" UNC	-
31	SI024.01	1	Paraf.sext. 3/8x 1 1/4" UNC	-
32	SK032.01	5	Arruela de pressão 3/8"	-
33	SJ004.01	7	Porca sext. 3/8" UNC	-
34	FA0102.01	1	Tubulação Cil.Hidrául. "Ramo 1"	-
35	FA0105.01	1	Tubulação Cil.Hidrául. "Ramo 4"	-
36	SC110.01	4	Conexão	-
37	SI014.01	1	Paraf.sext. 5/16x 1" UNC	-
38	SJ003.01	1	Porca sext. 5/16" UNC	-
39	SK031.01	1	Arruela de pressão 5/16"	-
40	FA077.01	1	Suporte	-
41	SK005.01	1	Arruela lisa 7/16"	-
42	SK033.01	1	Arruela de pressão 7/16"	-
43	SJ005.01	1	Porca sext. 7/16" UNC	-
44	SI037.01	1	Paraf.sext. 7/16x 1 1/2" UNC	-
45	FA050.01	1	Suporte	-
46	FA0103.01	1	Tubulação do cil.da direção	-
47	FA097.01	1	Tubulação de Pressão	-
48	FA0105.01	1	Tubulação Cil.Hidrául. "Ramo 4"	-
49	FA0101.01	4	Tubulação de retorno	-
50	SC129.01	4	Conexão	-
51	FA104.02	1	Unidade Hidrostática	-
52	SG101.01	1	Junta	-
53	FA068.01	1	Coluna	-
54	EC098.01	1	Caixa de rolamento	-
55	SI003.01	2	Paraf.sext. 1/4x 3/4" UNC	-
56	SN002.01	1	Rolamento	-
57	EC099.01	1	Tampa	-
58	SG005.01	1	Volante	SG 102.01
59	EC101.01	1	Manøpulo	SG 102.01
60	SI006.01	2	Paraf.sext.1/4x1.1/2"-UNC	SG 102.01
61	SG006.01	1	Tampa	SG 102.01
62	SG001.01	1	Graxeira	-
63	SG001.01	2	Graxeira	-
64	EC035.02	1	Suporte	-
65	SI029.01	4	Paraf.sext. 3/8x 1/2" UNC	-
66	SI025.01	2	Paraf.sext. 3/8 x 1 1/2" UNC	-
67	SK004.01	2	Arruela lisa 3/8"	-
68	SK030.01	4	Arruela de pressão 1/4"	-
69	FA216.01	1	Mangueira curta AR c/terminais	-
70	FA048.01	1	Suporte	-
71	FA0132.01	4	Anel de vedação	-
72	SG050D.01	2	Terminal	-
-	FA217.01	1	Mangueira comprida AR c/term.	-
-	FA221.01	1	Mangueira comprida CX c/term.	-
-	FA220.01	1	Mangueira curta CX c/terminais	-
-	FA0128.01	1	Mangueira comprida - AR	-
-	FA026.01	1	Mangueira curta - AR	-

CIRCUITO HIDRÁULICO DA DIRECÃO (A Partir da CA no. 5201)
