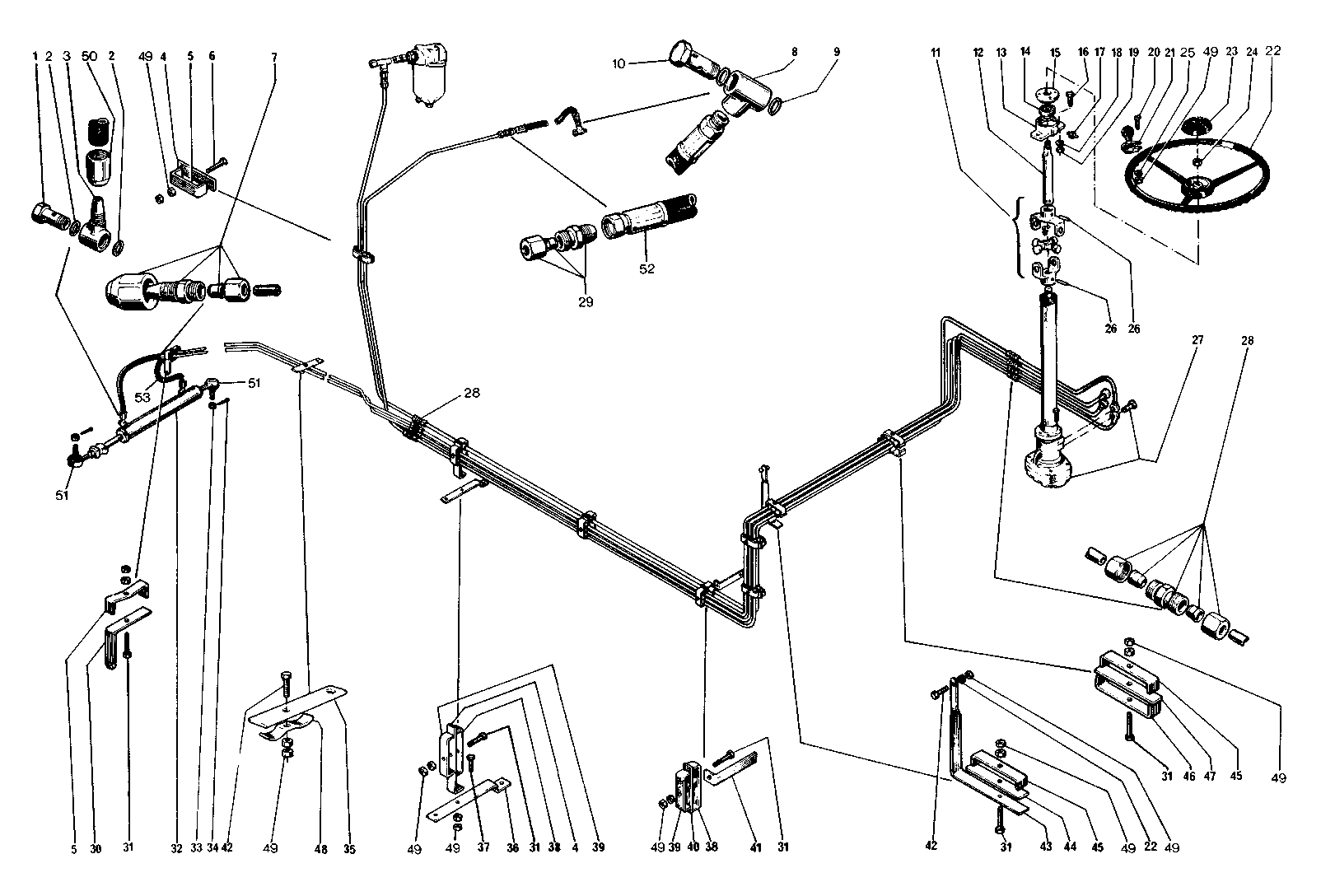

CIRCUITO HIDRÁULICO DA DIREÇÃO (A Partir da CA no. 1660)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FA030.01	2	Haste da conexão	FA 210.01
2	FA0131.01	4	Anel de vedação	FA 210.01
3	FA029.01	2	Cachimbo da conexão	FA 210.01
4	FA048.01	1	Suporte	-
5	FA043.01	2	Fixador	-
6	SI084.01	2	Parafuso sext. 1/4x 1 1/4" UNC	-
7	SC120.01	2	Conexão	-
8	FA027.02	1	Cachimbo da conexão	FA 209.01
9	FA0118.01	2	Anel de vedação	FA 209.01
10	FA028.01	1	Haste da conexão	FA 209.01
11	SG101.01	1	Junta	-
12	FA068.01	1	Coluna	-
13	EC098.01	1	Caixa de rolamento	-
14	SN002.01	1	Rolamento	-
15	EC099.01	1	Tampa	-
16	SI014.01	2	Paraf.sext. 5/16x 1" UNC	-
17	SG001.01	1	Graxeira	-
18	SK031.01	2	Arruela de pressão 5/16"	-
19	SJ003.01	2	Porca sext. 5/16" UNC	-
20	SI006.01	2	Paraf.sext.1/4x1.1/2"-UNC	SG 102.01
21	EC101.01	1	Manøpulo	SG 102.01
22	SG005.01	1	Volante	SG 102.01
23	SG006.01	1	Tampa	SG 102.01
24	SJ006.01	1	Porca sext. 1/2" UNC	-
25	SK030.01	2	Arruela de pressão 1/4"	-
26	SO001.01	2	Pino elástico	-
27	FA104.01	1	Unidade hidrostática	-
28	SC110.01	8	Conexão	-
29	SC111.01	1	Conexão	-
30	FA056.01	1	Suporte	-
31	SI007.01	5	Paraf.sext.1/4x2" - UNC	-
32	FA207.01	1	Cilindro Hidráulico	-
33	SJ057.01	2	Porca castelada 9/16" UNF	-
34	SM014.01	2	Contra-pino 3/32x1.1/4"	-
35	FA049.02	1	Fixador	-
36	FA077.01	1	Suporte	-
37	SI004.01	1	Paraf.sext. 1/4x 7/8" UNC	-
38	FA041.01	1	Fixador	-
39	FA045.01	7	Fixador	-
40	FA057.01	3	Separador	-
41	FA055.01	1	Suporte	-
42	SI005.01	2	HEX BOLT	-
43	FA051.01	1	Suporte	-
44	FA058.01	3	Separador	-
45	FA044.01	4	Fixador	-
46	FA047.01	1	Fixador	-
47	FA059.01	1	Separador	-
48	FA0108.01	1	Fixador	-
49	SJ002.01	16	Porca sext. 1/4" UNC	-
50	FA025.01	2	Terminal	-
51	SG0500.01	2	Terminal	-
52	FA020.01	1	Mangueira	-
53	FA216.01	1	Mangueira curta AR c/terminais	-
-	FA220.01	1	Mangueira curta CX c/terminais	-
-	FA217.01	1	Mangueira comprida AR c/term.	-
-	FA221.01	1	Mangueira comprida CX c/term.	-

CIRCUITO HIDRÁULICO DA DIREÇÃO (A Partir da CA no. 1660)
