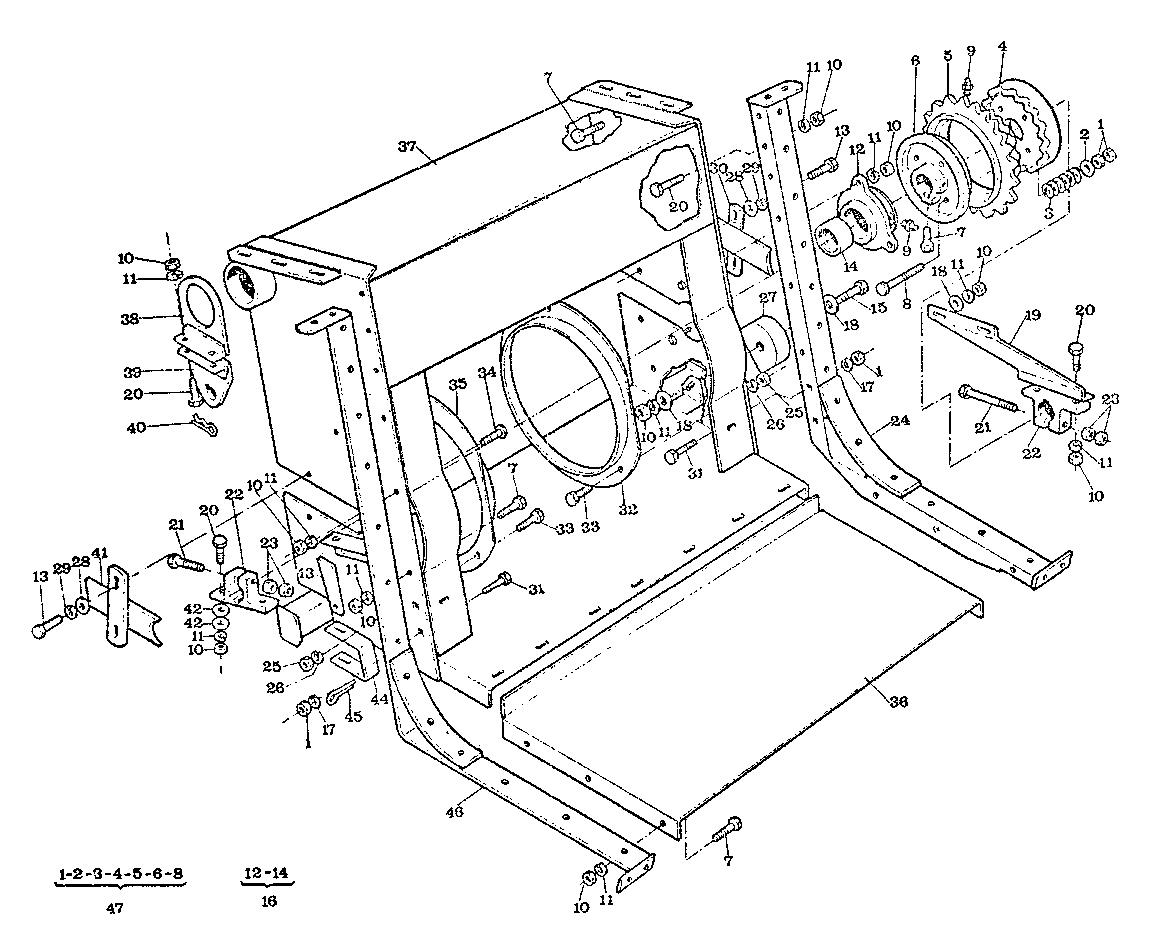

CAIXA DO ROLO ALIMENTADOR DO CILINDRO

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ006.01	12	Porca sext. 1/2" UNC	-
2	SK006.01	4	Arruela lisa 1/2"	-
3	BB045.01	4	Mola	-
4	BB043.01	1	Catraca	-
5	BB042.01	1	Engrenagem	-
6	BB041.01	1	Cubo	-
7	SI023.01	15	HEX BOLT	-
8	SI096.01	4	Paraf. sext. 1/2X 4 1/4" UNC	-
9	SG001.01	2	Graxeira	-
10	SJ004.01	32	Porca sext. 3/8" UNC	-
11	SK032.01	32	Arruela de pressão 3/8"	-
12	BB039.01	1	Mancal	-
13	SI011.01	4	Paraf. sext. 5/16x 5/8" UNC	-
14	BB040.01	1	Bucha	-
15	SI028.01	1	Paraf.sext. 3/8x 2 3/4" UNC	-
16	BB207.01	1	Mancal c/ bucha	-
17	SK034.01	4	Arruela de pressão 1/2"	-
18	SK004.01	4	Arruela lisa 3/8"	-
19	AA028E.01	1	Suporte	-
20	SI024.01	14	Paraf.sext. 3/8x 1 1/4" UNC	-
21	SI073.01	2	Paraf. sext. 7/16x 2 1/2" UNC	-
22	BB044.02	2	Mancal	-
23	SJ005.01	4	Porca sext. 7/16" UNC	-
24	AA218E.01	1	Perna esquerda	-
25	SJ002.01	6	Porca sext. 1/4" UNC	-
26	SK030.01	6	Arruela de pressão 1/4"	-
27	AA029.01	1	Tensor	-
28	SK003.01	4	Arruela lisa 5/16"	-
29	SK031.01	4	Arruela de pressão 5/16"	-
30	AA211E.01	1	Escora	-
31	SI045.01	4	Paraf. sext. 1/2x1" UNC	-
32	BB037E.02	1	Anel	-
33	SI002.01	6	Paraf.sext. 1/4x 5/8" UNC	-
34	SI091.01	1	Paraf. frances 3/8x1" UNC	-
35	BB037D.02	1	Anel	-
36	AA0104.01	1	Fundo	-
37	AA210.01	1	Caixa do rolo	-
38	AA220.01	2	Suplemento superior	-
39	AA219.01	2	Suplemento inferior	-
40	AA030.01	2	Contra-pino	-
41	AA211D.01	1	Fixador direito	-
42	SK012.01	3	Arruela lisa 3/8x 35"	-
43	AA033.01	2	Chaveta	-
44	AA032.01	2	Bracadeira	-
45	SM017.01	2	Contra Pino 5/32x 1"	-
46	AA218D.01	1	Perna direita	-
47	BB105.01	1	Engrenagem c/ catraca-montagem	-

CAIXA DO ROLO ALIMENTADOR DO CILINDRO
