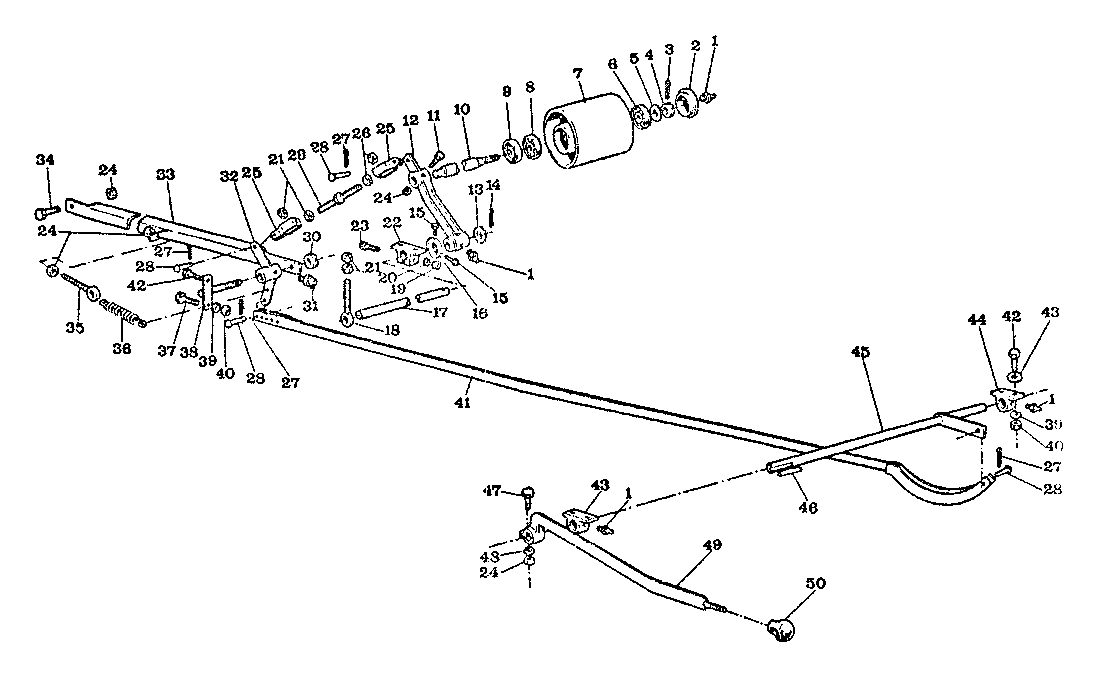

ALAVANCA DE ACIONAMENTO DA PLATAFORMA DE CORTE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SG001.01	4	Graxeira	-
2	BD006.01	1	Tampa	-
3	SM003.01	1	Contra-pino 1/8x1"	-
4	SJ050.01	1	Porca castelada 3/4" - UNF	-
5	SK008.01	1	Arruela lisa 3/4"	-
6	SN044.01	1	Rolamento	-
7	BD004.01	1	Polia	-
8	SN014.01	1	Rolamento	-
9	SD002.01	1	Retentor	-
10	BD010.01	1	Eixo	-
11	SI031.01	1	Paraf.sext. 3/8x 2 1/4" UNC	-
12	BD005.01	1	Manivela	-
13	SK010.01	1	Arruela lisa 1"	-
14	SM007.01	1	Contra-pino 3/16x 1 1/2"	-
15	SI014.01	2	Paraf.sext. 5/16x 1" UNC	-
16	BB015.01	1	Anel de encosto	-
17	BD008.01	1	Eixo	-
18	BE012.01	1	Parafuso	-
19	SJ005.01	1	Porca sext. 7/16" UNC	-
20	SK033.01	1	Arruela de pressão 7/16"	-
21	SJ006.01	4	Porca sext. 1/2" UNC	-
22	BD012.01	1	Mancal	-
23	SI073.01	1	Paraf. sext. 7/16x 2 1/2" UNC	-
24	SJ004.01	5	Porca sext. 3/8" UNC	-
25	EC081.01	2	Terminal	-
26	SJ026.01	2	Porca sext. 1/2"UNC (L.H)	-
27	SM002.01	4	Contra-pino 3/32x3/4"	-
28	DG039.01	4	Pino	-
29	BD011.01	1	Parafuso	-
30	SJ024.01	1	PARAFUSO SEXT.	-
31	SG002.01	1	Graxeira	-
32	BD205.01	1	Inversor	-
33	BD207.01	1	Suporte	-
34	SI024.01	1	Paraf.sext. 3/8x 1 1/4" UNC	-
35	BD022.01	1	Parafuso	-
36	BD023.01	1	Mola	-
37	SI016.01	1	Parafuso sext. 5/16x 1 1/2"UNC	-
38	BD206.01	1	Eixo	-
39	SK031.01	6	Arruela de pressão 5/16"	-
40	SJ003.01	6	Porca sext. 5/16" UNC	-
41	BD203.01	1	Tirante	-
42	SI015.01	4	Paraf.sext. 5/16x 1 1/4" UNC	-
43	SK015.01	4	Arruela lisa 5/16" x 35mm	-
44	EC018.01	2	Mancal	-
45	EC214.01	1	Eixo da Alavanca	-
46	EC0122.01	1	KEY	-
47	SI025.01	1	Paraf.sext. 3/8 x 1 1/2" UNC	-
48	SK032.01	1	Arruela de pressão 3/8"	-
49	EC206.02	1	Alavanca	-
50	SG049.01	1	Manøpulo	-

ALAVANCA DE ACIONAMENTO DA PLATAFORMA DE CORTE
