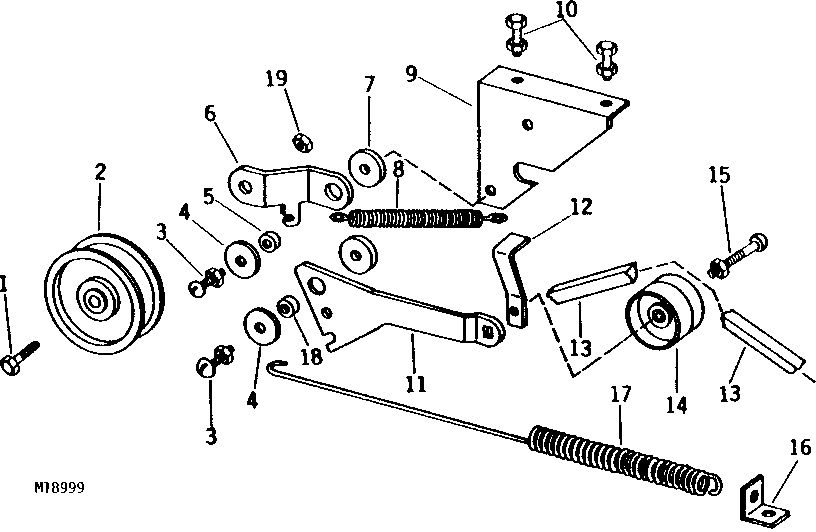

TRANSAXLE DRIVE AND BELT TIGHTENER ASSEMBLY [B05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1721	1	CAP SCREW	1/2" X 1-1/2"
2	AM30331	1	PULLEY	-
3	03H1480	2	Bolt	3/8" X 1-1/4"
3	14H1076	2	Nut	3/8"
4	24M7101	2	Washer	11 X 34 X 3 MM
5	M43727	1	WASHER	(N)
6	M42255	1	ARM	(N)
7	M43750	1	STRAP	(N)
8	M40460	1	EXTENSION SPRING	-
9	M43724	1	SUPPORT	(N)
10	14H1076	2	Nut	3/8"
10	19H1731	2	Cap Screw	3/8" X 1"
11	M48863	1	ARM	(N)
12	M47009	1	GUIDE	(N)
13	M41592	1	V-BELT	-
14	AM32705	1	IDLER	-
15	03H1833	1	Bolt	3/8" X 1-3/4"
15	14H1076	1	Nut	3/8"
16	M17715	1	SUPPORT	(N)
17	M44810	1	EXTENSION SPRING	-
18	M41562	1	WASHER	-
19	14H809	1	Nut	1/2"

TRANSAXLE DRIVE AND BELT TIGHTENER ASSEMBLY [B05]
